Бічні гумові компенсатори
Вигляд
Назва
DN
Макс. Темп.
Тип з’єднання
AR-4
20-600
130°C
Фланець
Гумовий компенсатор AR-4
Бічний компенсатор DN 20 – DN 600, PN 25
Бічний компенсатор, що складається з гумового сильфона з обертовими фланцями і стяжними стрижнями (зовнішніми і внутрішніми обмежувачами) для поглинання сили реакції від внутрішнього тиску або вакууму. Армування з високоміцного синтетичного волокна. Максимальний робочий тиск 25 бар.
Можливі матеріали: CIIR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах
- Для приглушення вібрації та шуму в приладах, в трубах для охолоджувальної води та мастила
- Для компенсації бічного переміщення
- Для компенсації неточностей монтажу
- У спринклерних системах
A-4
20-1000
100°C
Фланець
Гумовий компенсатор A-4
Бічний компенсатор DN 20 – DN 1000, PN 16
Боковий компенсатор складається з гумового сильфона з обертовими фланцями і стяжних стрижнів (зовнішніх і внутрішніх обмежувачів) для поглинання сили реакції від внутрішнього тиску або вакууму. Різна довжина, для поглинання сили реакції від внутрішнього тиску або вакууму.
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах, двигунах
- Для компенсації бічного переміщення
- Для приглушення вібрації та шуму
- Для компенсації неточностей монтажу
- Для компенсації осідання ґрунту, фундаменту або резервуара під час заповнення

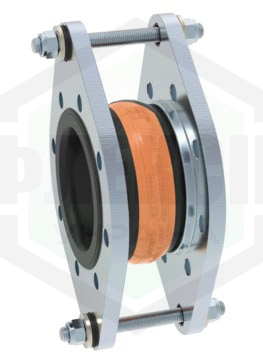

A-2
20-1000
100°C
Фланець
Гумовий компенсатор A-2
Бічний компенсатор DN 20 – DN 1000, PN 16
Бічний компенсатор складається з гумового сильфона з обертовими фланцями і стяжних шпильок (зовнішніх обмежувачів) для поглинання сили реакції від внутрішнього тиску. Армування синтетичним волокном. Різна довжина, поглинає силу реакції від внутрішнього тиску.
Можливі матеріали: EPDM, NBR, CIIR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах, двигунах
- Для компенсації бічного переміщення
- Для приглушення вібрації та шуму
- Для компенсації неточностей монтажу
- Для компенсації осідання ґрунту, фундаменту або резервуара під час заповнення
R-2
25-300
100°C
Фланець
Гумовий компенсатор R-2
Бічний компенсатор DN 25 – DN 300, PN 16
Бічний компенсатор складається з гумового сильфона з обертовими фланцями і стяжних шпильок (зовнішніх обмежувачів) для поглинання сили реакції від внутрішнього тиску. Довжина 130 мм. Армування синтетичним волокном.
Можливі матеріали: EPDM, NBR, CIIR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах, двигунах
- Для компенсації бічного переміщення
- Для приглушення вібрації та шуму
- Для компенсації неточностей монтажу
- Для компенсації осідання ґрунту, фундаменту або резервуара під час заповнення
B-2
32-400
100°C
Фланець
Гумовий компенсатор B-2
Бічний компенсатор DN 32 – DN 400, PN 16
Бічний компенсатор складається з гумового сильфона з обертовими фланцями і стяжних шпильок (зовнішніх обмежувачів) для поглинання сили реакції від внутрішнього тиску. Армування синтетичним волокном. Компенсація великих переміщень
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах
- Для компенсації великих осьових і бічних переміщень
- Для приглушення вібрації та шуму
- Для компенсації неточностей монтажу
- В енергетиці
- У хімічній промисловості
B-4
32-400
100°C
Фланець
Гумовий компенсатор B-4
Бічний компенсатор DN 32 – DN 400, PN 16
Боковий компенсатор складається з гумового сильфона з обертовими фланцями і стяжними стрижнями (зовнішніми і внутрішніми обмежувачами) для поглинання сили реакції від внутрішнього тиску або вакууму. Армування синтетичним волокном.
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах
- Для компенсації великих осьових і бічних переміщень
- Для приглушення вібрації та шуму
- Для компенсації неточностей монтажу
- В енергетиці
- У хімічній промисловості
AS-2
25-400
130°C
Фланець
Гумовий компенсатор AS-2
Бічний компенсатор DN 25 – DN 400, PN 16
Бічний компенсатор складається з гумового сильфона з обертовими фланцями і стяжних шпильок (зовнішніх обмежувачів) для поглинання сили реакції від внутрішнього тиску. Армування сталевим дротяним кордом. Сертифікований за стандартом DIN4809, вогнестійкий згідно з EN ISO 15540/41
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах, двигунах
- Для компенсації бічних переміщень
- Для приглушення вібрації та шуму в приладах, а також у трубах для охолоджувальної води та мастила
- Для компенсації неточностей монтажу
- Для дотримання протипожежних норм
- У суднобудівній галузі
- В опалювальних установках
AS-4
25-400
130°C
Фланець
Гумовий компенсатор AS-4
Бічний компенсатор DN 25 – DN 400, PN 16
Боковий компенсатор, що складається з гумового сильфона з обертовими фланцями і стяжних шпильок (зовнішніх і внутрішніх обмежувачів) для поглинання сили реакції від внутрішнього тиску або вакууму Армування сталевим дротяним кордом. Сертифікований згідно DIN4809, вогнестійкий згідно EN ISO 15540/41
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах, двигунах
- Для компенсації бічних переміщень
- Для приглушення вібрації та шуму в приладах, а також у трубах для охолоджувальної води та мастила
- Для компенсації неточностей монтажу
- Для дотримання протипожежних норм
- У суднобудівній галузі
- В опалювальних установках
RS-2
25-300
130°C
Фланець
Гумовий компенсатор RS-2
Бічний компенсатор DN 25 – DN 300, PN 16
Боковий компенсатор, що складається з гумового сильфона з обертовими фланцями і стяжних шпильок (зовнішніх обмежувачів) для поглинання сили реакції від внутрішнього тиску. Довжина 130 мм. Армування сталевим дротяним кордом. Вогнестійкий згідно з EN ISO 15540/41
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах, двигунах
- Для компенсації бічних переміщень
- Для приглушення вібрації та шуму в приладах, а також у трубах для охолоджувальної води та мастила
- Для компенсації неточностей монтажу
- Для дотримання протипожежних норм
- У суднобудівній галузі
- В опалювальних установках
C-31
300-3600
100°C
Фланець
Гумовий компенсатор C-31
Бічний компенсатор DN 300 – DN 3600, PN 4/10/16
Бічний компенсатор складається з гумового сильфона, притискних утримуючих фланців і стяжних шпильок. Армування синтетичним волокном. Схвалено KTA 1401
Можливі матеріали: EPDM, NBR, CIIR
Застосування:
- Для компенсації бічних переміщень
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах
- Для компенсації осідання ґрунту та фундаменту
- Для компенсації неточностей монтажу
- Як допоміжний засіб для монтажу та демонтажу
- В технологіях електростанцій
- Проектування технологічних установок

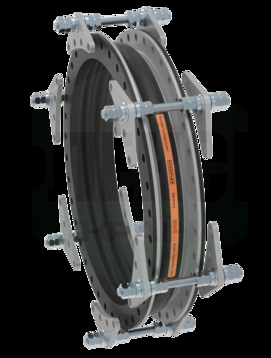

C-35
300-3600
100°C
Фланець
Гумовий компенсатор C-35
Бічний компенсатор DN 300 – DN 3600, PN 4/10
Бічний компенсатор, що складається з гумового сильфона і притискних утримуючих фланців. Сегменти обмежувача для установки на сполучні фланці на місці. Армування синтетичним волокном. Затверджено KTA 1401.
Можливі матеріали: EPDM, NBR, CIIR
Застосування:
- Для компенсації бічних переміщень
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, наприклад, насосах, компресорах
- Для компенсації осідання ґрунту та фундаменту
- Для компенсації неточностей монтажу
- Як допоміжний засіб для монтажу та демонтажу
- В технологіях електростанцій
- Проектування технологічних установок
