Швидкороз’ємні з’єднання RECTUS

RECTUS пропонує широкий спектр з’єднань для різних потреб, включаючи швидкороз’ємні з’єднання для стислого повітря, газів та рідин. Вони також доступні в різних розмірах та конфігураціях, що робить їх універсальним рішенням для безлічі промислових застосувань.

Завдяки своїй високій надійності та простоті використання, швидкороз’ємні з’єднання RECTUS є невід’ємною частиною багатьох виробничих процесів і дозволяють оптимізувати роботу та підвищити ефективність в різних сферах промисловості.

Позначення індексу швидкороз’ємних з’єднань RECTUS

Швидкороз’ємні з’єднання RECTUS Тип 02KA DN 1,5

Ефективність: 105 л/хв при вхідному тиску. Pe = 6 бар (p = 0,5 бар, повітря)
Раб. тиск: 35 бар
Раб. температура: NBR: від -20 ° C до +100 ° CEPDM: від -40 ° C до +120/150 ° C Вітон: від -15 ° C до +200 ° C (залежно від раб. речовини)
Матеріал: У стандартній версії, різьбова частина гнізда, корпус з’єднання, гільза, клапан і штекер зроблені з латуні, пружини та кільце з нержавіючої сталі AISI 301, кульки з нержавіючої сталі AISI 420, прокладки з пербунану (NBR).
Опис: Високоякісне з’єднання малих розмірів може обслуговуватися однією рукою. Характеризується високою ефективністю передачі речовини за низького зниження тиску. Використовуються для передачі газу та повітря, а також рідких речовин.
Застосування: Медична, вимірювальна та регулююча техніка, лабораторії, текстильні машини, хімічна галузь, мастильні системи, аналізатори, автоматика, пневматичні пристрої, пристрої вимірювання тиску крові, пристрої у стоматологічних кабінетах.

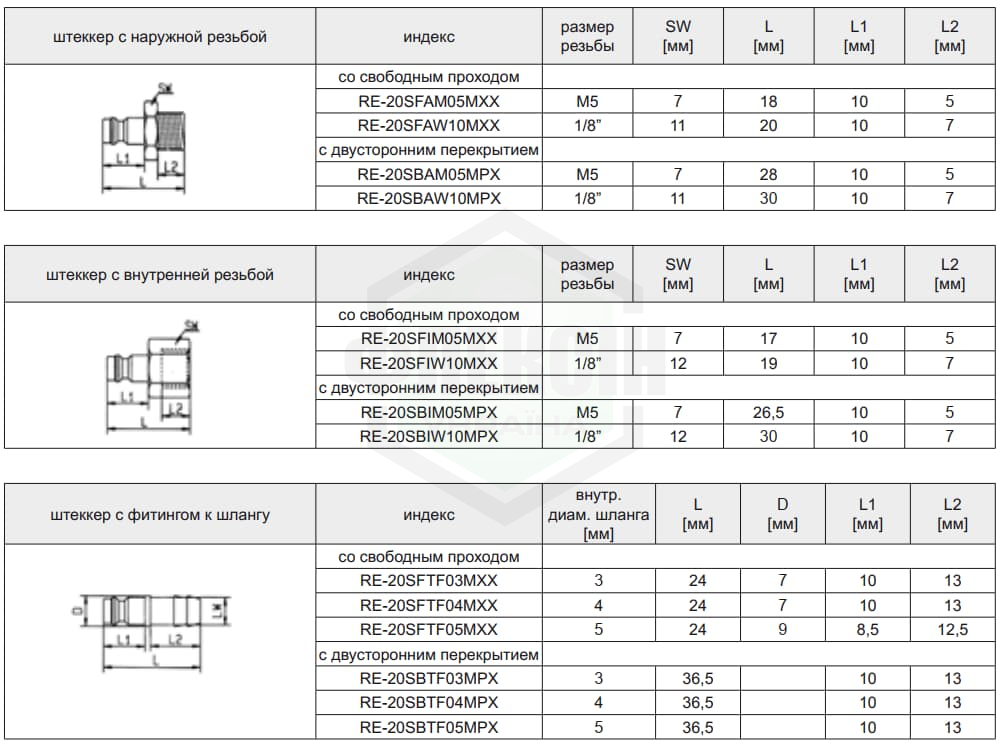

Швидкороз’ємні з’єднання RECTUS Тип 20 DN 2,7
Ефективність: 165 л/хв – тиск на вході Pe = 6 бар (p = 0,5 бар, повітря)
Раб. тиск: 35 бар
Раб. температура: NBR: від -20°C до +100°C
EPDM: від -40 ° C до +120 ° C Вітон: від -15 ° C до +200 ° C (залежно від робочої речовини)
Матеріал: У стандартній версії, різьбова частина гнізда, корпус з’єднання, гільза, клапан та штекер зроблені з латуні, пружини та кульки з нержавіючої сталі AISI 301, прокладки ізпербунану (NBR). Доступні вироби з інших матеріалів (оцинкована сталь, AISI 303, AISI 316 Ti, прокладки EPDM та Вітон).
Опис: Високоякісне з’єднання малих розмірів, яке обслуговується однією рукою. Пропонуються з одностороннім перекриттям, двостороннім перекриттям та вільним проходом. Характеризується високою пропускною здатністю за низького зниження тиску.
Застосування: Медична, вимірювальна та регулююча техніка, лабораторії, текстильні машини, хімічна галузь, мастильні системи, аналізатори, роботи, пневматичні пристрої, пристрої вимірювання тиску крові, пристрої стоматологічних кабінетів.
Замінні з WALTHER 06-003, RECTUS 91.

Швидкороз’ємні з’єднання RECTUS Тип 21 DN 5
Ефективність: 560 л/хв – тиск на входіPe = 6 бар (p = 0,5 бар, повітря)
Раб. тиск: 35 бар
Раб. температура: NBR: від -20°C до +100°C
EPDM: від -40 ° C до +120 ° C Вітон: від -15 ° C до +200 ° C Калрез: від 0 ° C до +316 ° C (залежно від речовини)
Матеріал: У стандартній версії, різьбова частина гнізда, корпус з’єднання, гільза, клапан та штекер зроблені з латуні, пружина та кільце з нержавіючої сталі AISI 301, кульки з нержавіючої сталі AISI 420, прокладки з пербунану (NBR). Доступні вироби з інших матеріалів (оцинкована сталь, AISI 303, AISI 316 Ti, прокладки EPDM, вітон і калрез).
Опис: Більше габаритне з’єднання 20 серії призначене для роботи в умовах, де місце має особливе значення. Пропонуються з одностороннім перекриттям, двостороннім перекриттям та вільним проходом. Характеризується високою пропускною здатністю за низького зниження тиску.
Застосування: Малі пневматичні пристрої, роботи, пневматика, промислові швейні машини, продукція упаковок, медична техніка, пристрої дихання, обладнання пірнальників, вимірювальна техніка, охолодження зварювальних систем, переносні обігрівальні пристрої, аналізатори, дозуючі пристрої.
Замінні: RECTUS 90, CAMOZZI, EWO, KANI.

Швидкороз’ємні з’єднання RECTUS – TEMA Тип 1400KA DN 5,5 1423KA DN 5,5
Ефективність: 940 л/хв – тиск на вході Pe = 6 бар (p = 0,5 бар, повітря)
Раб. тиск: 35 бар
Раб. температура: NBR: від -20 ° C до +100 ° CEPDM: від -40 ° C до +120/150 ° C Вітон: від -15 ° C до +200 ° C (залежно від речовини) Тип 1423KA від -20 ° C до +80° Cнезалежно від виду ущільнення
Матеріал: Корпус гнізда зроблений з термообробленої сталі QPQ, сполучна частина та втулка – з нікельованої латуні, штекер – з латуні або нікельованої сталі, пружина з нержавіючої сталі AISI 301, кульки та кільце з нержавіючої сталі AISI 420. Гнізда 1423КА оснащені міцною, пластиковою, ергономічною втулкою.
Опис: Швидкороз’ємне з’єднання високої якості, що відповідає вимогам норм ISO6150B (MIL C-4109). Характеризується високою ефективністю передачі речовини. Може обслуговуватись однією рукою.
Застосування: Всебічне застосування в промисловості для стисненого повітря, рідин, пари та газів.
Замінні з RECTUS 23, 24, TEMA 1400, CEJN 310, HANSEN 3000, GROMELLE 600, PARKER 20, 30(1/4”), JWL 521, 531.

Швидкороз’ємні з’єднання RECTUS – TEMA Тип 1400KA DN 5,5 1423KA DN 5,5
Ефективність: 940 л/хв – тиск на вході Pe = 6 бар (p = 0,5 бар, повітря)
Раб. тиск: 35 бар
Раб. температура: NBR: від -20 ° C до +100 ° CEPDM: від -40 ° C до +120/150 ° C Вітон: від -15 ° C до +200 ° C (залежно від речовини) Тип 1423KA від -20 ° C до +80° Cнезалежно від виду ущільнення
Матеріал: Корпус гнізда зроблений з термообробленої сталі QPQ, сполучна частина та втулка – з нікельованої латуні, штекер – з латуні або нікельованої сталі, пружина з нержавіючої сталі AISI 301, кульки та кільце з нержавіючої сталі AISI 420. Гнізда 1423КА оснащені міцною, пластиковою, ергономічною втулкою.
Опис: Швидкороз’ємне з’єднання високої якості, що відповідає вимогам норм ISO6150B (MIL C-4109). Характеризується високою ефективністю передачі речовини. Може обслуговуватись однією рукою.
Застосування: Всебічне застосування в промисловості для стисненого повітря, рідин, пари та газів.
Замінні з RECTUS 23, 24, TEMA 1400, CEJN 310, HANSEN 3000, GROMELLE 600, PARKER 20, 30(1/4”), JWL 521, 531.

З’єднання RECTUS – роз’єднання без тиску Тип 26KE DN 7,4
Ефективність: 1430 л/хв – тиск на вході Pe = 6 бар (p = 0,5 бар, повітря)
Раб. тиск: 8 бар
Раб. температура: Від -20 ° C до +60 ° C (прокладка NBR)
Матеріал: Різьбова частина гнізда та корпус гнізда зроблені з латуні, блокувальна гільза з пластику, клапан з латуні, пружина – сталь AISI 301, кульки та блокувальні штифти з нержавіючої сталі AISI 420, штекер з оцинкованої калонної сталі.
З’єднання: Так само, як і у випадку з’єднань типу 25, з’єднання відбувається шляхом вдавлювання штекера в гніздо. Під час цієї операції блокувальна гільза переміщається вперед і штекер ущільнюється та блокується.
Видалення повітря: Після переміщення блокувальної гільзи в протилежному напрямку перший блокувальний рівень відблокується, після чого клапан закривається. Одночасно штекер завдяки пружині та тиску повітря пересунеться в протилежному напрямку і заблокується в другому рівні. У цей час стиснене повітря вільно виходить назовні.
Роз’єднання: Тільки після зниження тиску в з’єднанні можна перемістити блокувальну гільзу в протилежному напрямку, що відблокує другий блокувальний рівень. Після виконання цих дій можна безпечно роз’єднати з’єднання, оскільки ні в шлангу, ні з’єднанні немає тиску.
Примітки: Не застосовувати при безпосередньому підключенні пневматичного пристрою через вібрації та коливання, що знижують термін експлуатації з’єднання. Безпечне функціонування з’єднання гарантується лише при використанні штекерів з колонної сталі.
