Быстроразъёмные соединения TEMA

Технология TEMA также предлагает надежные и безопасные соединения, что является критическим фактором для обеспечения безаварийной и эффективной работы оборудования. Это особенно важно в условиях высоких температур и давления, присущих многим отраслям, где малейшие сбои могут иметь серьезные последствия. Системы TEMA обеспечивают стабильность и надежность, снижая риск возникновения аварий и минимизируя потери времени и ресурсов.

Быстроразъемные соединения TEMA также способствуют снижению затрат на обслуживание и ремонт. Благодаря упрощенному процессу обслуживания, компании могут сократить расходы на персонал и ресурсы, что в свою очередь улучшает их конкурентоспособность на рынке. Это делает технологию TEMA востребованной в контексте стремительно меняющейся промышленной среды, где эффективность и экономия становятся все более критически важными.

Наконец, адаптивность быстроразъемных соединений TEMA обеспечивает гибкость производственных процессов. С их помощью можно легко менять конфигурацию оборудования, а также проводить модернизацию и расширение производства без значительных затрат на оборудование. Это особенно важно в условиях быстро меняющихся потребностей рынка и технологических инноваций, когда компании должны быть готовы к быстрым изменениям и адаптации.

В целом, быстроразъемные соединения TEMA представляют собой значительный шаг вперед в области промышленной инженерии. Их способность обеспечивать эффективность, безопасность, экономию и гибкость делает их важным элементом для любой компании, стремящейся оптимизировать свои производственные процессы. С развитием технологий можно ожидать, что системы TEMA будут продолжать преображать промышленную среду и стимулировать инновации в различных секторах экономики.

Нижеследующая таблица позволит подобрать тип, материал и уплотнение быстроразъёмных соединений в зависимости от передаваемого вещества.

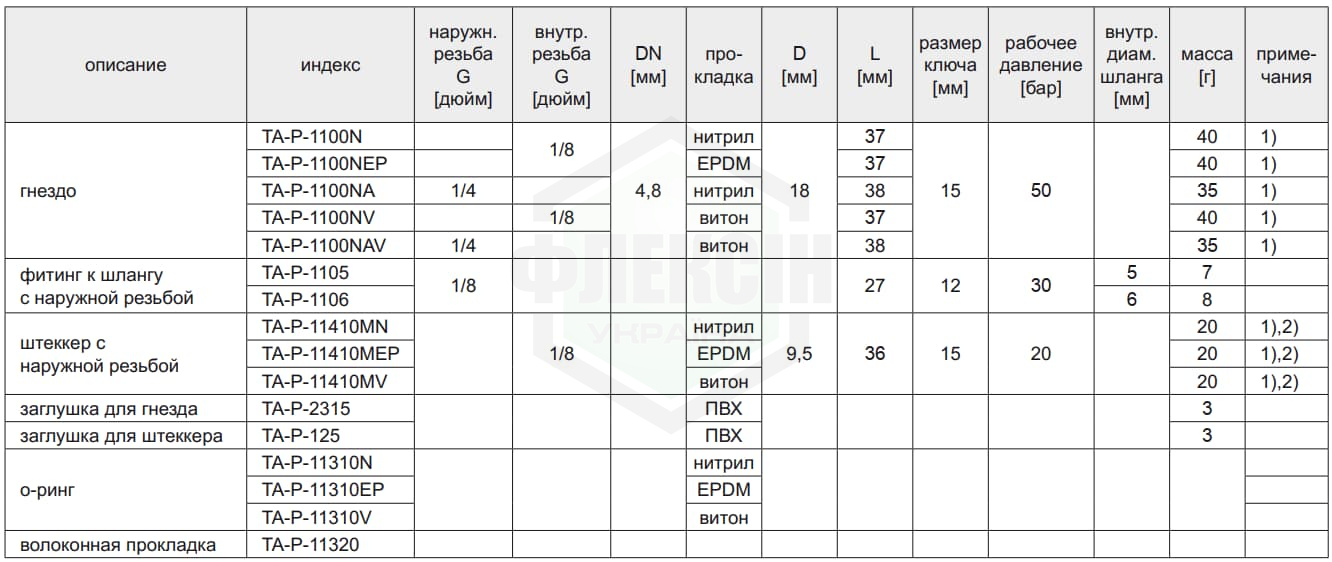

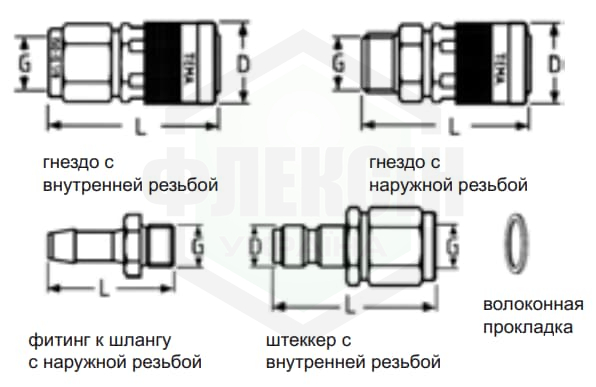

TEMA 1100 N DN 4,8

Эффективность: Для воды Кв = 0,57
(9,5 л/мин приp = 1 бар)
Раб. давление: 50 бар
Раб. температура: NBR:от -40°C до +100°CВитон:от -25°C до +200°C
EPDM:от -50°C до +150°C(в зависимости от рабочего вещества)
Материал: Гнездо изготовлено из хромо-никелированной латуни, пружины и шарики из нержавеющей стали, штекер из латуни.
Описание: Универсальные, быстроразъёмные соединения предназначены для сжатого воздуха, жидкостей, пара и газов. Простота применения, могут обслуживаться одной рукой. И гнёзда, и штекеры оснащены клапанами, которые предохраняют от вытекания жидкости во время разъединения. Долговечность прокладок гарантируется при отсутствии контакта прокладки с рабочим веществом. Прокладку гнезда можно заменить под давлением без использования специальных инструментов.

примечания:
1)максимальное рабочее давление для пара 10 бар
2)изделие из латуни
Соединения серии 1100 не следует соединять с серией 1100N.

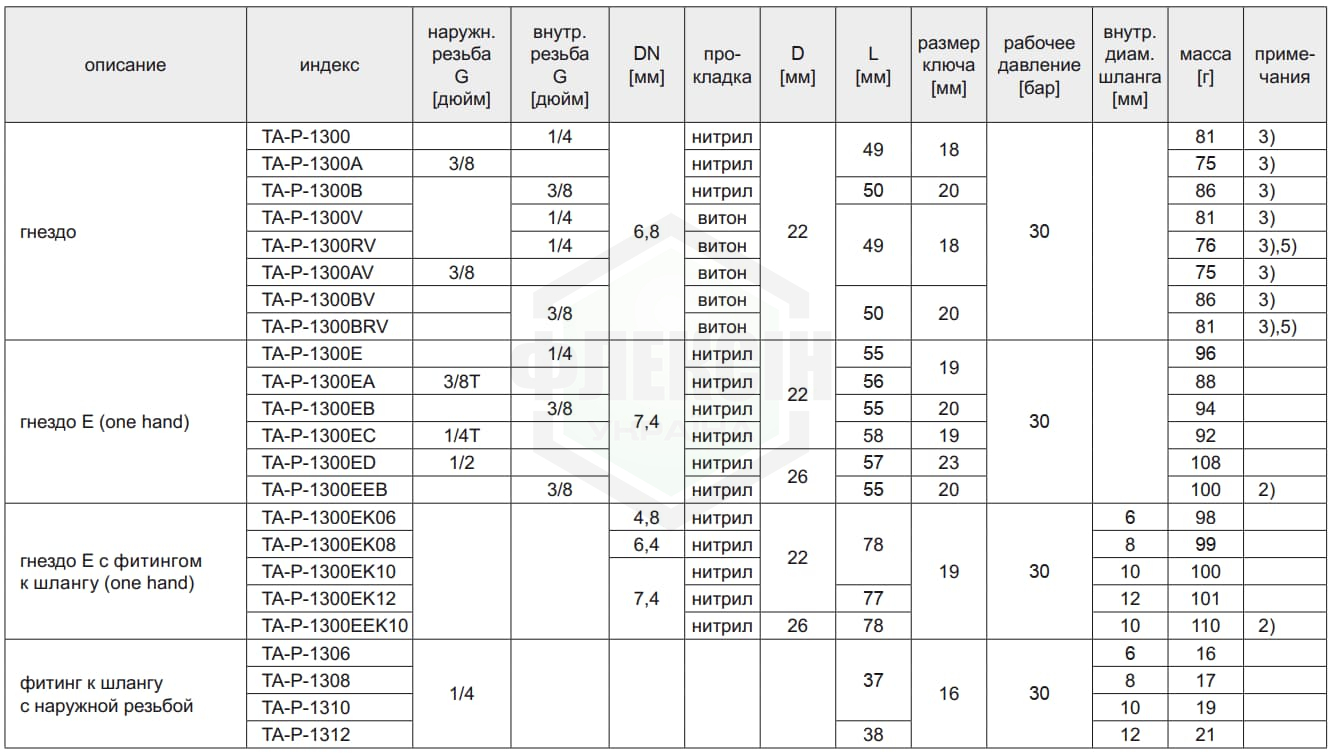

TEMA 1300 DN 6,8

Эффективность: 1680 л/мин – давление на входеPe = 6 бар (p = 0,5 бар, воздух)
Раб. давление: 30 бар
Раб. температура: NBR:от -40°C до +100°CВитон:от -25°C до +200°C
EPDM:от -50°C до +150°C(в зависимости от рабочего вещества)
Материал: Гнездо изготовлено из хромо-никелированной латуни, пружины и шарики из нержавеющей стали, штекер из оцинкованной стали или латуни. Доступна версия из стали AISI 316.
Описание: Универсальные быстроразъёмные соединения предназначены для сжатого воздуха, жидкостей, пара и газов. Простота обслуживания. Версия ТА-1300Е может обслуживаться одной рукой. Характеризуются высокой пропускной способностью при малых внешних размерах. Долговечность прокладок гарантируется при отсутствии контакта прокладки с рабочим веществом. Прокладку гнезда можно заменить под давлением без использования специалистических инструментов.

примечания:
1. изделие из латуни – подходят для воды
2. версия TURBO
3. версия без клапана имеет обозначение UV в конце индекса
4. Т – конусная резьба
5. сталь AISI 316

TEMA 1300 N DN 5,8

Эффективность: Для воды Кв = 0,81
(13,5 л/мин приp = 1 бар)
Раб. давление: 50 бар
Раб. температура: NBR:от -40°C до +100°CВитон:от -25°C до +200°C
EPDM:от -50°C до +150°C(в зависимости от рабочего вещества)
Материал: Гнездо изготовлено из хромо-никелированной латуни, пружины и шарики из нержавеющей стали, штеккер из оцинкованной стали или латуни.
Описание: Универсальные, быстроразъёмные соединения предназначены для жидкостей, пара, сжатого воздуха и газов. Простота обслуживания. И гнёзда, и штекеры оснащены клапанами, которые предохраняют от вытекания жидкости во время разъединения. Долговечность прокладок гарантируется при отсутствии контакта прокладки с рабочим веществом. Прокладку гнезда можно заменить под давлением без использования специалистических инструментов.

примечания:
максимальное рабочее давление для пара 10 бар
изготовление из латуни
изготовление из стали
Соединения серии 1300N не следует соединять с серией 1300.

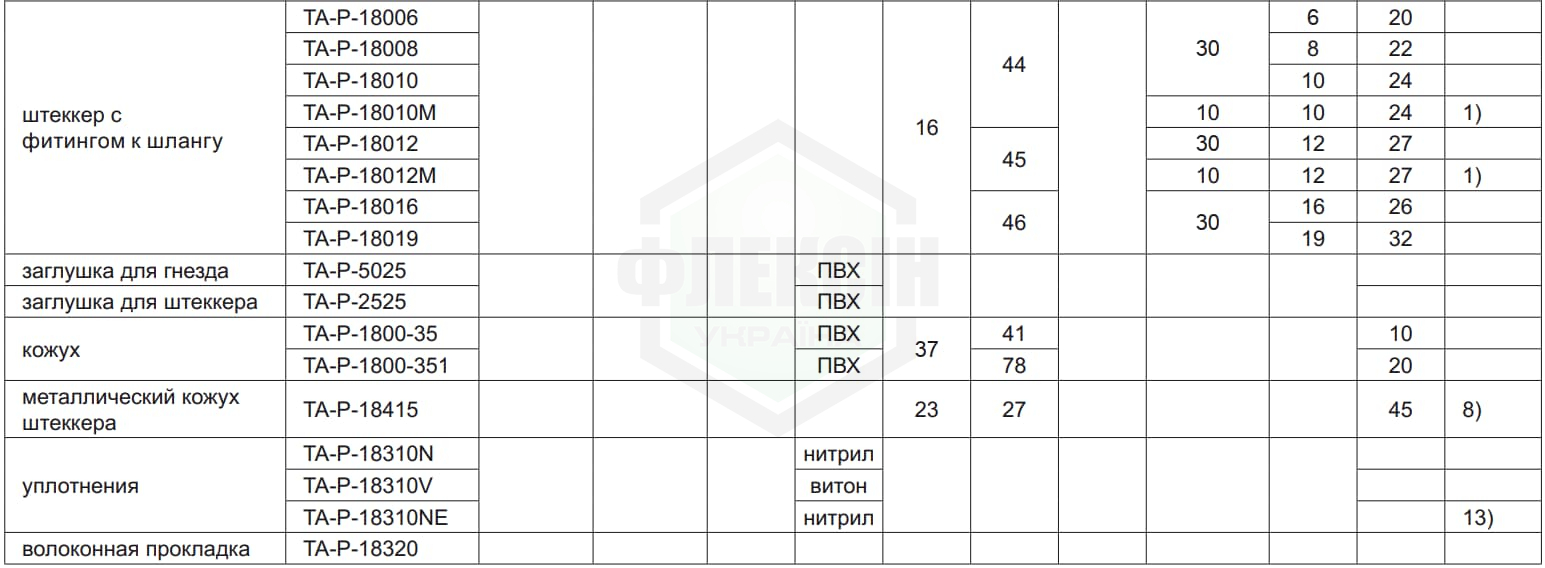

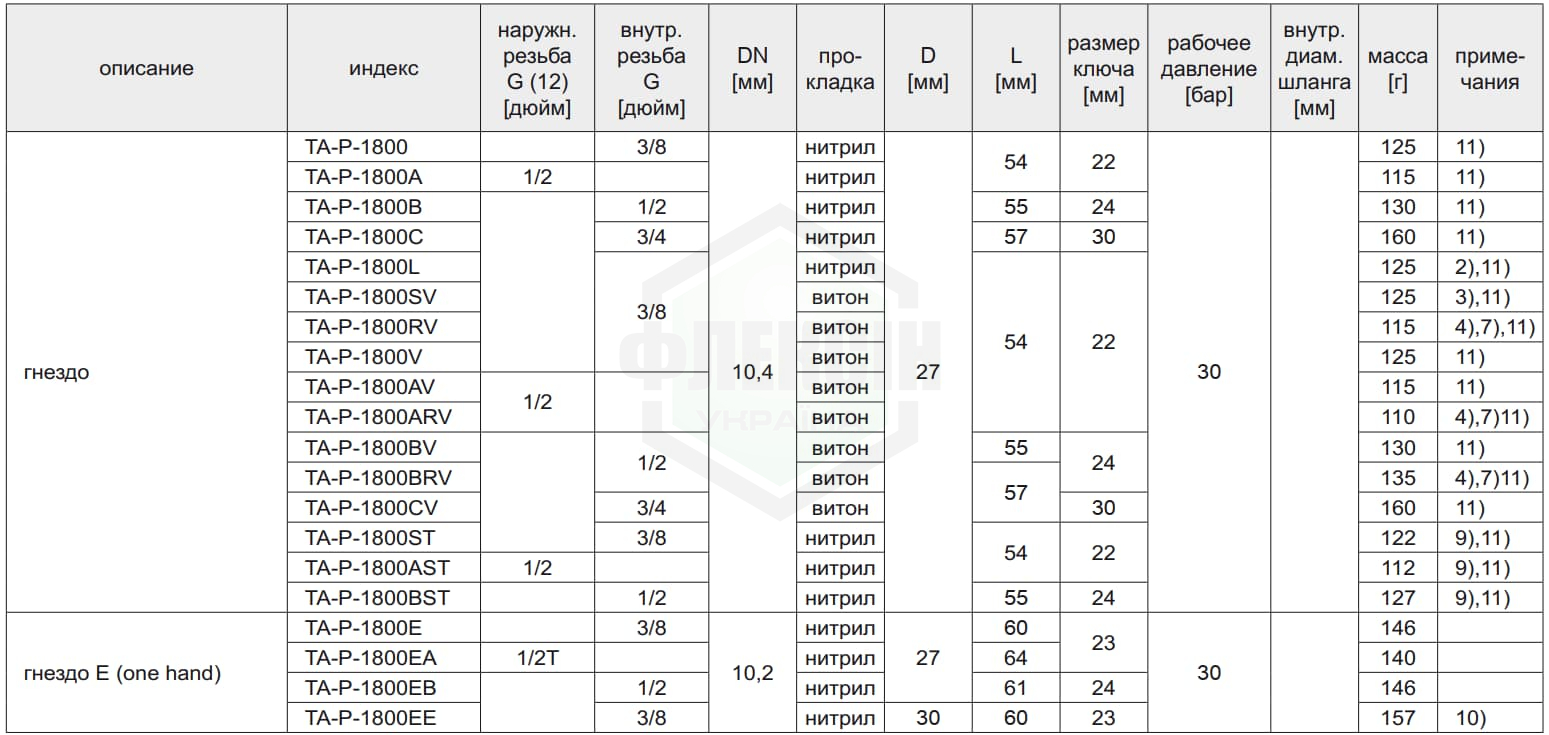

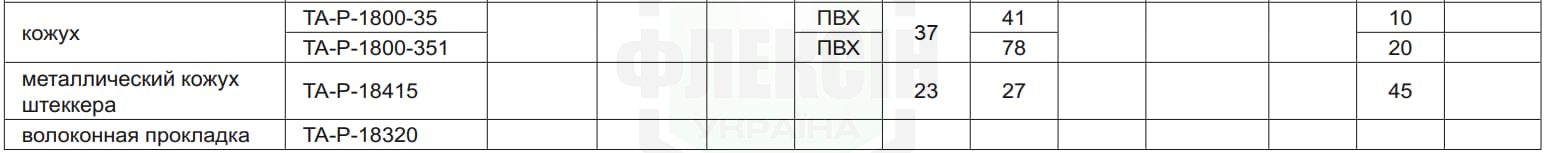

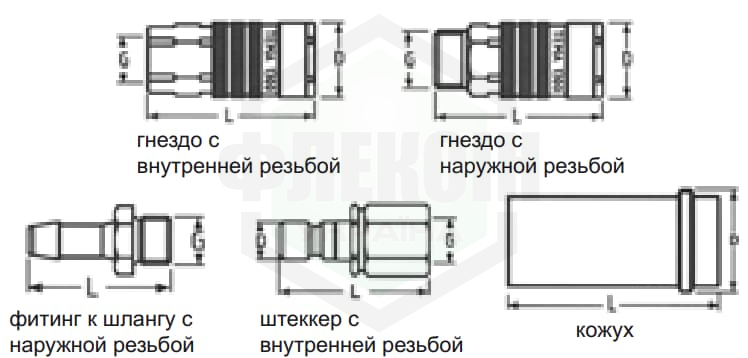

TEMA 1800 DN 10,4

Эффективность: 3500 л/мин – давление на входе Pe = 6 бар (p = 0,5 бар, воздух)
Раб. давление: 30 бар
Раб. температура: NBR:от -40°C до +100°CВитон:от -25°C до +200°CEPDM:от -50°C до +150°C(в зависимости от рабочего вещества)
Материал: Гнездо изготовлено из хромо-никелированной латуни, пружины и шарики из нержавеющей стали, штекер из оцинкованной стали или латуни. Доступна версия из стали AISI 316.
Описание: Универсальные, быстроразъёмные соединения предназначены для сжатого воздуха, жидкостей, пара и газов. Простота обслуживания. Версия ТА-1800Е может обслуживаться одной рукой. Характеризуются высокой пропускной способностью при малых внешних размерах. Долговечность прокладок гарантируется при отсутствии контакта прокладки с рабочим веществом. Прокладку гнезда можно заменить под давлением без использования специальных инструментов.

примечания:
изделие из латуни – подходит для воды
гнездо ТА-1800L предохранено от случайного разъединения
гнездо TA-1800SV подходит только для штеккера ТА-18210SV
изготовление из нержавеющей стали AISI 316
изготовление из стали
штекер TA-P-18110MS имеет фильтр
максимальное рабочее давление для жидкостей 50 бар
подходит ко всем штеккерам, кроме TA-P-18210SV
предохранительное кольцо из стали
версия TURBO
версия без клапана имеет обозначение UV в конце индекса
Т – конусная резьба
для гнезда TA-P-1800E
Соединения серии 1800 не следует соединять с серией 1800N.

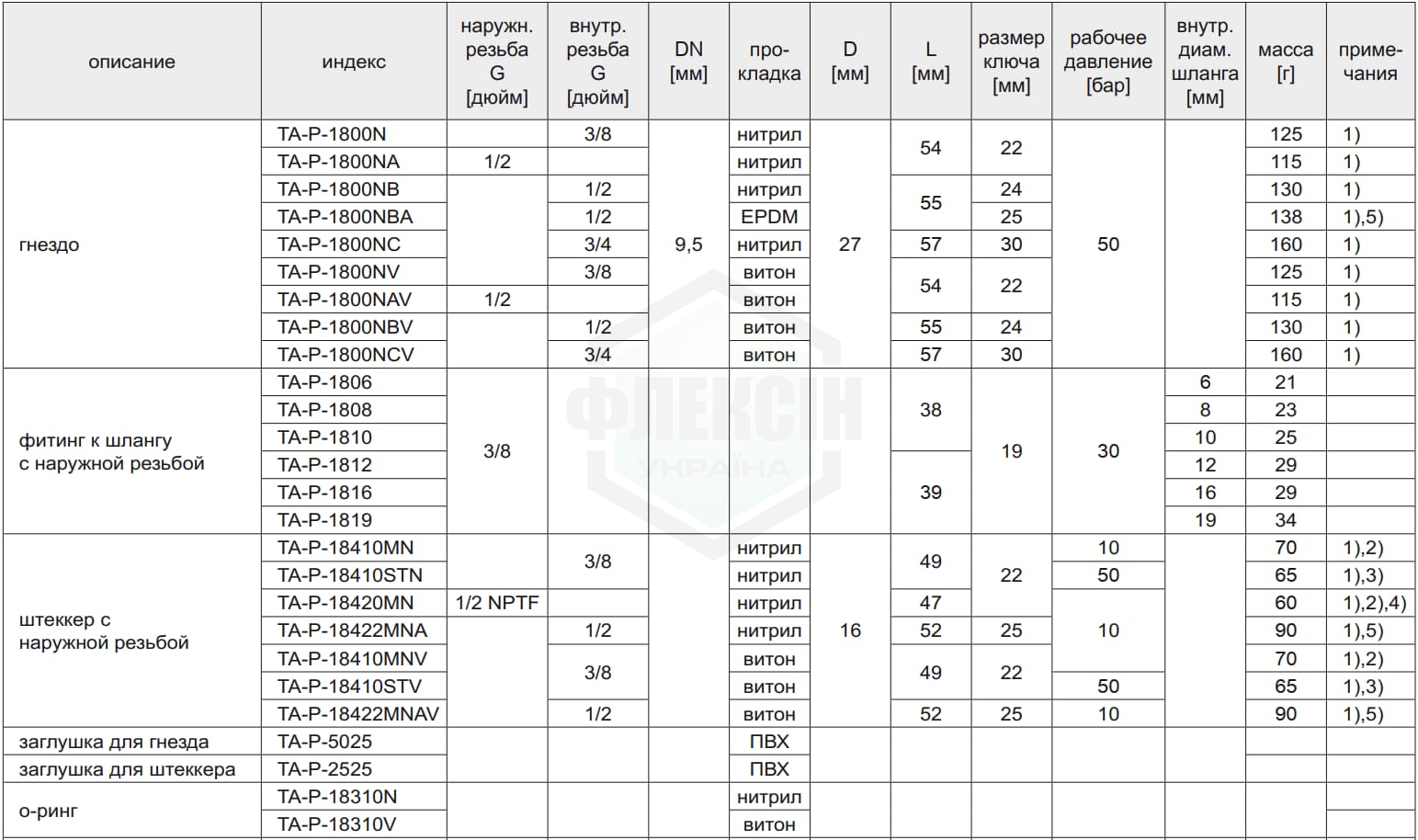

TEMA 1800 N DN 9,5

Эффективность: Для воды Кв = 2,08(34,7 л/мин приp = 1 бар)
Раб. давление: 50 бар
Раб. температура: NBR:от -40°C до +100°CВитон:от -25°C до +200°CEPDM:от -50°C до +150°C(в зависимости от рабочего вещества)
Материал: Гнездо изготовлено из хромо-никелированной латуни, пружины и шарики из нержавеющей стали, штекер из оцинкованной стали или латуни. Доступна версия из стали AISI 316.
Описание: Универсальные, быстроразъёмные соединения предназначены для жидкостей, пара, сжатого воздуха и газов. Простота обслуживания. И гнёзда, и штекеры оснащены клапанами, которые предохраняют от вытечки жидкости во время разъединения. Долговечность прокладок гарантируется при отсутствии контакта прокладки с рабочим веществом.

примечания:
максимальное рабочее давление для пара 10 бар
изготовление из латуни
изготовление из стали

резьба 1/2” NPTF
изготовление из латуни стойкой к обесцинкованию

Соединения серии 1800N не следует соединять с серией 1800.

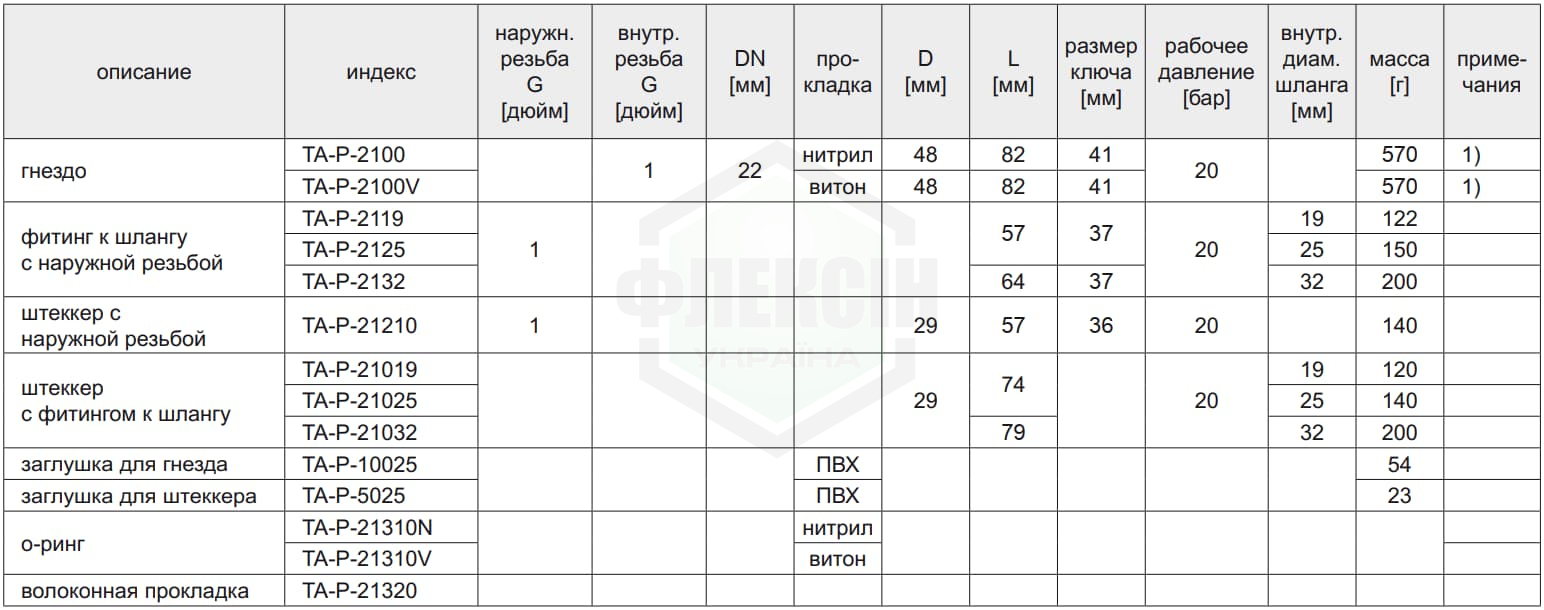

TEMA 2100 DN 22

Эффективность: 12000 л/мин – давление на входеPe = 6 бар (p = 0,5 бар, воздух)
Раб. давление: 20 бар
Раб. температура: NBR:от -40°C до +100°CВитон:от -25°C до +200°C(в зависимости от рабочего вещества)
Материал: Гнездо изготовлено из хромо-никелированной латуни, пружины и шарики из нержавеющей стали, штекер из оцинкованной стали или латуни.
Описание: Универсальные, быстроразъёмные соединения предназначены для сжатого воздуха, жидкостей, пара и газов. Простота обслуживания. Характеризуются высокой пропускной способностью при малых внешних размерах. Долговечность прокладок гарантируется при отсутствии кон-такта прокладки с рабочим веществом. Прокладку гнезда можно заменить под давлением без использования специалистических инструментов.

примечания:
1)версия без клапана имеет обозначение UV в конце индекса

TEMA 1300 H DN 6,8

Эффективность: Для воды Кв = 2,45
(40,8 л/мин приp = 1 бар)
Раб. давление: 100 бар
Раб. температура: NBR:от -40°C до +100°CВитон:от -25°C до +200°C
EPDM:от -50°C до +150°C(в зависимости от рабочего вещества)
Материал: Гнездо изготовлено из хромо-никелированной латуни, пружины и шарики из нержавеющей стали, штеккер из оцинкованной стали или латуни.
Описание: Универсальные, быстроразъёмные соединения без клапанов предназначены для воды, жидкостей, сжатого воздуха, пара и газов. Простота обслуживания. Характеризуются высокой пропускной способностью при малых внешних размерах.

примечания:
изделие из латуни
рабочее давление штекеров только для жидкостей
Т – конусная резьба

TEMA 1800 H DN 10,5

Эффективность: Для воды Кв = 5,2
(86,7 л/мин приp = 1 бар)
Раб. давление: 100 бар
Раб. температура: NBR:от -40°C до +100°CВитон:от -25°C до +200°C
EPDM:от -50°C до +150°C(в зависимости от рабочего вещества)
Материал: Гнездо изготовлено из хромо-никелированной латуни, пружины и шарики из нержавеющей стали, штекер из оцинкованной стали или латуни.
Описание: Универсальные, быстроразъёмные соединения без кранов предназначены для воды, жидкостей, сжатого воздуха пара и газов. Простота обслуживания. Характеризуются высокой пропускной способностью при малых внешних размерах.

примечания:
изделие из латуни – подходят для воды
изготовление из нержавеющей стали
рабочее давление штекеров только для жидкостей
Т – конусная резьба
