Безасбестовый паронит DONIT TESNIT BA-202
Безасбестовый паронит DONIT TESNIT BA-202
| Состав | Целлюлозные волокна, неорганические наполнители, NBR связующее. |
| Цвет | Розовый/красный |
Размер (мм): 1500 х 1500 | 3000 х 1500 | 4500 х 1500
Толщина (мм): 0,3 | 0,5 | 1,0 | 1,5 | 2,0 | 3.0 | 4.0 | 5.0 | 6.0
ТЕХНИЧЕСКИЕ ДАННЫЕ Безасбестовый паронит DONIT TESNIT BA-202 Типичные значения при толщине 2 мм
| Состав | Целлюлозные волокна, неорганические наполнители, связующее NBR. Дополнительное армирование стальной проволочной сеткой по запросу. |
| Цвет | Розовый / Красный |
| Разрешения и соответствия | Пожалуйста, запрос |
| Размеры листа | Размер (мм): 1500 х 1500 | 3000 х 1500 | 4500 x 1500 Толщина (мм): 0,5 | 1.0 | 1,5 | 2.0 | 3.0 Другие размеры и толщины доступны по запросу. |
| Допуски | ± 5 % по длине и ширине При толщине до 1,0 мм ± 0,1 мм При толщине более 1,0 мм ± 10 % |
| Чистота поверхности | Стандарт: 2АС. Опционально: графит или ПТФЭ. |
ТЕХНИЧЕСКИЕ ДАННЫЕ
Типичные значения для толщины 2 мм
| Плотность | DIN 28090-2 | г/см 3 | 1,8 |
| Сжимаемость | АСТМ F36J | % | 9 |
| Восстановление | АСТМ F36J | % | 60 |
| Предел прочности | АСТМ Ф152 | МПа | 8 |
| Остаточный стресс | DIN 52913 | ||
| 50 МПа, 175°С, 16 ч | МПа | 20 | |
| 50 МПа, 300°С, 16 ч. | МПа | / | |
| Удельная скорость утечки | DIN 3535-6 | мг/(с·м) | 0,04 |
| Увеличение толщины | АСТМ Ф146 | ||
| Масло IRM 903, 150°С, 5 ч. | % | 10 | |
| ASTM Топливо B, 23°C, 5 ч. | % | 10 | |
| Модуль сжатия | DIN 28090-2 | ||
| При комнатной температуре: ε KSW | % | / | |
| При повышенной температуре: ε WSW/200°C | % | / | |
| Ползучее расслабление | DIN 28090-2 | ||
| При комнатной температуре: ε KRW | % | / | |
| При повышенной температуре: ε WRW/200°C | % | / | |
| Максимальные условия эксплуатации | |||
| Пиковая температура | °С/°Ф | 180/356 | |
| Постоянная температура | °С/°Ф | 140/284 | |
| Постоянная температура с паром | °С/°Ф | 120/248 | |
| Давление | бар/фунт на квадратный дюйм | 40/580 |

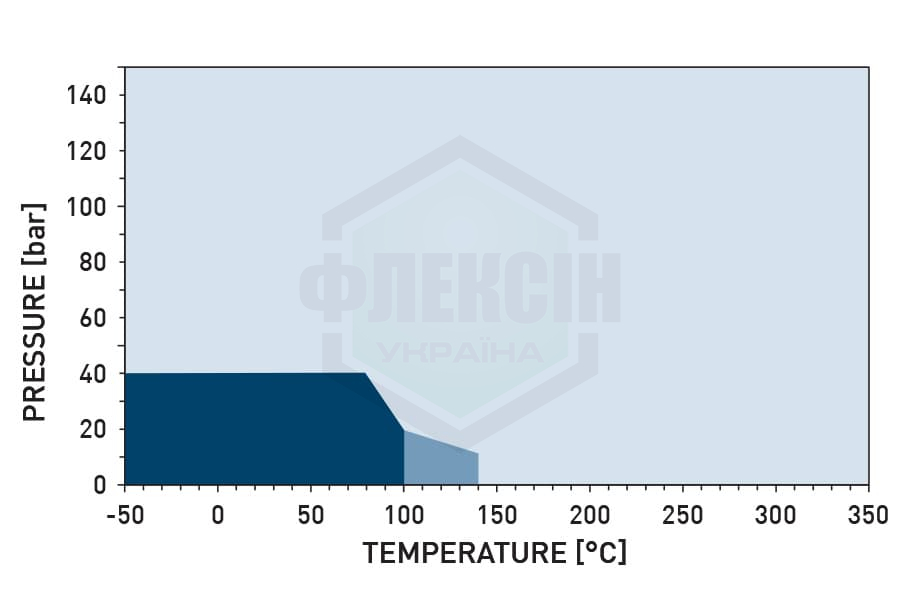

Р–Т Диаграмма EN 1514-1, Type IBC, PN 40, DIN 28091-2/3.8, 2.0 mm
Также мы предлагаем услуги порезки безасбестового паронита
Описание на старом сайте
Диаграмма PT EN 1514-1, Тип IBC, PN 40, DIN 28091-2/3,8, 2 мм
Диаграммы PT указывают максимально допустимое сочетание внутреннего давления и рабочей температуры, которое может одновременно применяться к данной толщине, размеру и классу герметичности прокладок. Учитывая широкий спектр применений прокладок и условий эксплуатации, эти значения следует рассматривать только как рекомендации по правильной сборке прокладок. В целом, более тонкие прокладки демонстрируют лучшие свойства PT.
- Общая пригодность – при обычных методах установки и химической совместимости.
- Условная пригодность. Соответствующие меры обеспечивают максимальную эффективность проектирования швов и установки прокладок. Рекомендуется техническая консультация
- Ограниченная пригодность. Техническая консультация обязательна.

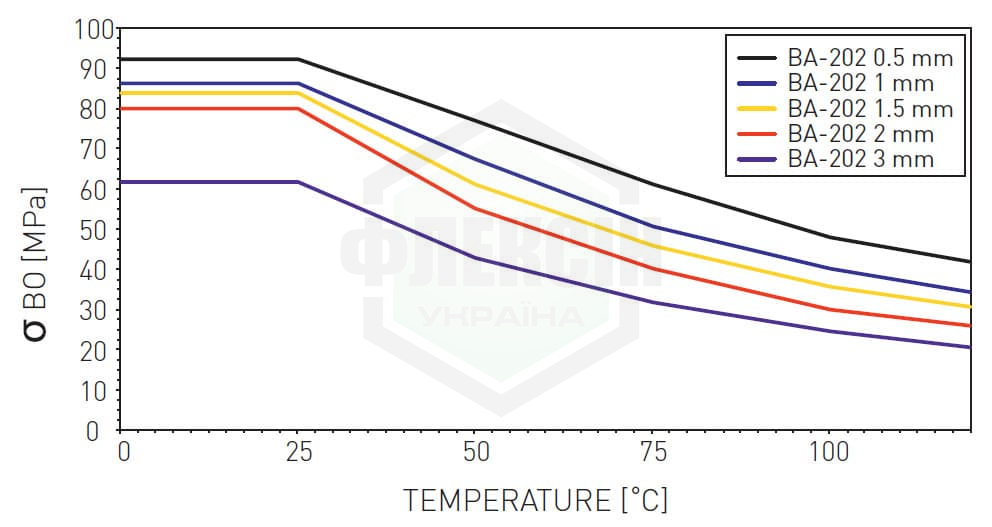

СХЕМЫ БО DIN 28090-1
Диаграммы σ BO представляют значения σ BO для различной толщины материала прокладки. Эти значения указывают максимальное давление сжатия в процессе эксплуатации, которое может быть приложено к соответствующей области прокладки без разрушения или повреждения материала прокладки.
Loading...
| Давление (bar) | |
|---|---|
| Пиковая температура °C | |
| Рабочая температура °C | |
| Рабочая температура с паром °C |
Водоснабжение, Общее применение, Судостроение
TESNIT® BA-202 – Прокладочный материал для не требовательных применений в частности для водоснабжения. Разработан с хорошими механическими и уплотняющими свойствами.
