Гумові компенсатори

Загальні відомості про гумові компенсатори

Гумові компенсатори незамінні при будівництві трубопроводів, оскільки саме з їхньою допомогою з’єднують труби. Вони здатні витримати великі температури рідин у собі – аж до 200ºС. Тому найбільш широко застосовні під час укладання каналізаційних трубопроводів, водопроводів, нафтопроводів, магістральних шляхів хімічних речовин.

Існує 3 типи компенсаторів:

Універсальні гумові компенсатори

Структура: Гумові сильфони з приєднувальними деталями (фланцем або різьбленням).

Поглинання рухів: Можливе поглинання осьових, бічних, кутових і одночасних переміщень. Універсальні компенсатори з двома сильфонами і з’єднувальною трубою використовуються для поглинання великих переміщень.

Фіксовані точки: Щоб поглинати осьову силу, фіксовані точки труби повинні бути міцними. Прокладка труб повинна бути правильною.

Детальніше

Бокові гумові компенсатори

Структура: Гумові сильфони з фланцями і бічними рухомими обмежувачами.

Поглинання рухів: Можливий боковий зсув компенсаторів. Обмежувач поглинає силу осьової реакції і зменшує тиск на нерухомі точки труби. У подвійних компенсаторах тип обмежувача дозволяє рух в одній площині, а в кульових компенсаторах – у всіх площинах. Бічні компенсатори з двома сильфонами і з’єднувальною трубою використовуються для поглинання великих переміщень.

Фіксовані точки: Потрібні лише легкі фіксовані точки, щоб поглинати силу бічного руху та силу тертя.

Бокові компенсатори зі стяжними стрижнями не призначені для осьових регулювальних рухів. Однак, якщо ініціюються осьові регулювальні рухи, обмежувачі стяжних шпильок не можуть компенсувати стискаюче зусилля і замість цього передають його на нерухомі точки трубопроводу.

Детальніше

Кутові гумові компенсатори

Структура: Гумовий сильфон з фланцями і шарнірним кріпленням. Вісь обертання обмежувача шарніра знаходиться посередині сильфона.

Поглинання рухів: Можливе кутове переміщення компенсатора. Кутові компенсатори регулюють певний кутовий рух, поглинають силу осьової реакції і знімають тиск на нерухомі точки труби. Розрізняють кутові компенсатори з шарніром (кутове переміщення сильфона регулюється в одній площині) і кутові компенсатори з карданним шарніром (кутове переміщення сильфона регулюється в двох площинах). Кутові компенсатори зі з’єднувальною трубою використовуються для компенсації великих переміщень.

Фіксовані точки: Для поглинання сили кутового переміщення та сили тертя потрібні лише легкі фіксовані точки.

Детальніше

Застосування компенсаторів

Гумові компенсатори є готовими до монтажу виробами, які застосовують у агрегатах, апаратах, машинах, трубопроводах із гарячої чи холодної води, а тепер навіть із питною.
Застосування компенсаторів пов’язане з необхідністю:

• Компенсувати зміщення;

• Компенсувати розширення температур;

• Зменшити напругу;

• Звести до мінімуму коливання, вібрацію та шум;

• Компенсувати осідання фундаменту та ґрунту;

• Компенсувати усунення, що виникли через неточності в монтажі;

• Доповнити елементи арматури;

• Компенсувати зсуви, прокладаючи трубопроводи на судах;

• Використовувати як еластичне ущільнення в стінах, прокладаючи трубопроводи.

Використовуючи гумові компенсатори, можна продовжити термін служби всієї системи.
До галузей, де застосовуються гумові компенсатори, належать такі:

• Машинобудування;

• Енергетика;

•Виробництво обладнання для промислових підприємств;

• Будова суден;

• Громадянська будова.

Нашими компенсаторами оснащують атомні станції усі європейські держави, де вони надійно служать довгі роки. Адже якість наших гумових компенсаторів відповідає міжнародним вимогам, а випробування, що пройшли, лише вкотре підтверджують витривалість виробів.

Конструктивні виконання

Класифікація компенсаторів здійснюється за такими критеріями:

– за умовним виконанням (універсальні, ангулярні, латеральні компенсатори);

– за типом елементів з’єднання, що застосовуються в конструкції (різьбові з’єднувачі, фланці);

– на вигляд гуми сильфона, тип якої вибирається залежно від середовища роботи;

– за конструкторським рішенням сильфона, вибір якого залежить від тиску та температури під час роботи.

Існують також додаткові можливості, такі як розробка гумових компенсаторів для роботи в специфічних умовах. З’єднувачі для компенсаторів можна використовувати не лише згідно з німецькими промисловими стандартами, а й такими міжнародними стандартами, як ISO, BS, ANSI, SAE та VG. Взагалі безліч наших клієнтів мають абсолютно специфічні побажання, але абсолютно всі вони залишаються враховані і виконані.

Типи використовуваного матеріалу:

Тип	Властивості	Галузі застосування
EPDM	Жаростійка і погодостійка, особливо стійка щодо висококислотних середовищ так само як і щодо хімікалій (не маслостійка). Допустима робоча температура від -40 °С до +100 °C, максимальна температура для застосування в гарячій воді до +100 °C.	Вода, гаряча вода, холодна вода, морська вода, пар, кислоти, луги, травильні розчини, гіпохлорит тощо. В опалювальних системах застосовується тип AS (згідно з DIN 4809), придатний для використання за температур до +110 °С.
CIIR	Якість згідно з новітніми вимогами щодо обладнання для виробництва питної води згідно з KTW-Нормами для питної води, встановленими Федеральним Міністерством охорони здоров'я Німеччини. Газонепроникна. Допустима робоча температура від -40 °С до +90 °С, максимальна температура для застосування в гарячій воді до +90 °C.	Переважно в установках із виробництва питної води
NBR	Особливо маслостійка, особливо стійка до набухання, зокрема також у бензино-бензолових сумішах. Газонепроникна для вуглеводнів. Допустима робоча температура від -30 °С до +100 °С, максимальна температура для застосування в гарячій воді до +70 °C.	Міський газ і природний газ, рідке котельне паливо, мінеральне масло, доменний газ, пневматичні установки, системи охолодження з добавками для підвищення морозостійкості.
CR	Якість, що допускає найрізноманітніше застосування, з високою маслостійкістю, високою погодостійкістю, високою вогнестійкістю, з дуже високою стійкістю проти старіння. Стійка по відношенню до різних неорганічних і органічних хімікалій. Газонепроникна для вуглеводнів. Допустима робоча температура від -30 °С до +100 °С, максимальна температура для застосування в гарячій воді до +70 °С.	В якості погодостійкого покриття

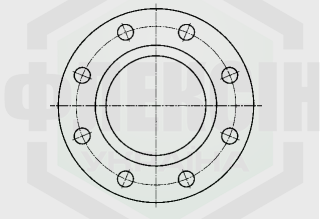

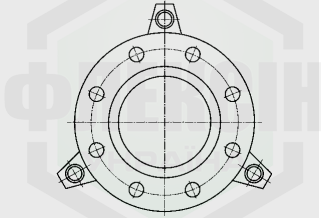

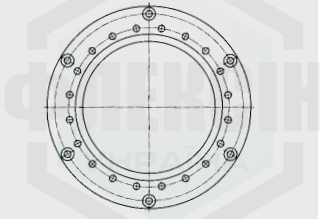

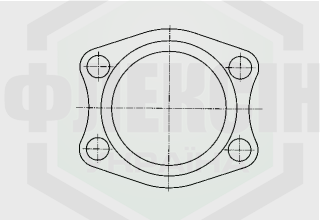

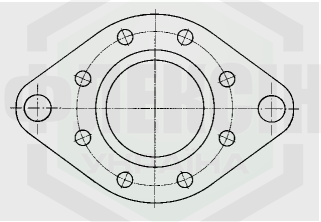

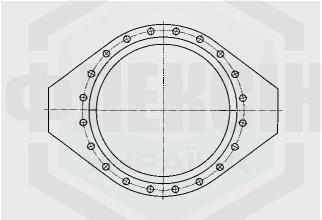

Фланці, що застосовуються в гумових компенсаторах типів А, AR, AS, B, E, G, GR-SAE і R, мають спеціальний профіль для з’єднання з гумовим сильфоном і встановлюються на гумовий сильфон таким чином, щоб забезпечувалася можливість їхнього обертання, що істотно полегшує монтаж компенсаторів у трубопроводі.

Матеріал фланця	Номер матеріалу згідно з нормами DIN EN	Найменування матеріалу згідно з нормами DIN EN
Нелеговані сталі	1,0038	S235JRG2 (RSt 37-2)
Нелеговані сталі	1,0570	S355J2G3 (St 52-3)
Нержавіючі сталі	1,4541	X6CrNiTi18-10
Нержавіючі сталі	1,4571	X6CrNiMoTi17-12-2
Нержавіючі сталі	1,4404	X2CrNiMo17-12-2
