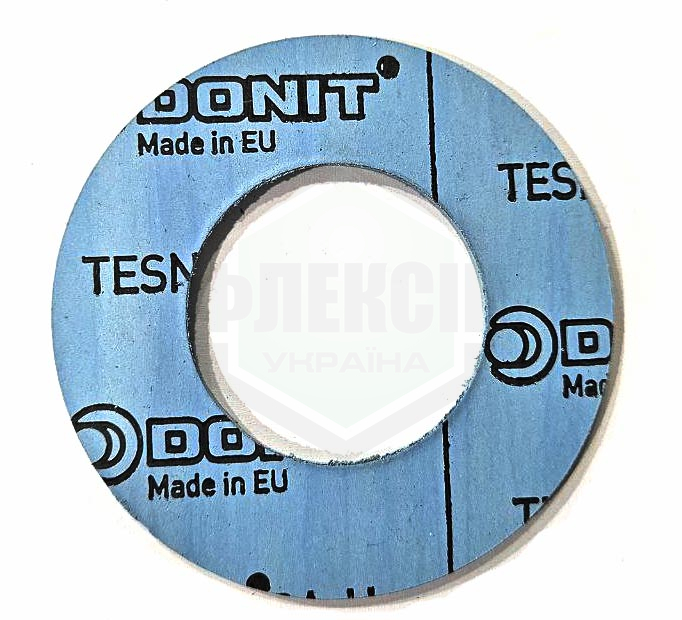

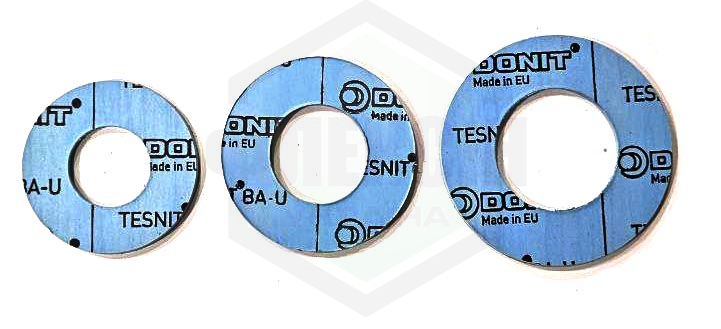

Прокладки фланцеві паронітові
Фланцеві ущільнення з безазбестового пароніту або паронітові прокладки застосовують у всіх галузях промисловості, таких як харчова, енергетика, нафтогазова, хімічна, машинобудування, металургія та інші.
Прокладки виробляються за ГОСТ 15180-86, DIN 2690, EN 1514, ASME B.16 так і за розмірами клієнта.
Зазвичай прокладки з безазбестового пароніту застосовують за температури від – 200 до + 450 градусів, залежно від температури, тиску, розміру фланця і робочого середовища.
Рекомендована товщина прокладок 2 і 3 мм, хоча в деяких вузлах залежно від умов можуть використовуватися товщиною від 0,3; 0,5; 0,8; 1,0; 1,5; 4,0; 5,0 і 6,0 мм.
Для правильного підбору матеріалу прокладки необхідно вказати робочі параметри:
– Робоча і максимальна температура
– Робочий тиск
– Робоче середовище
– Розмір Фланцевого з’єднання, кількість і діаметр болтів
Розділ для підбору матеріалу фланцевих ущільнень
Програма онлайн розрахунку моменту затягування болтів DonPro 6.0
| індекс | Матеріал | Макс. темп. [°C] | Макс. тиск. [бар] | Властивості | Застосування |
|---|---|---|---|---|---|
| BA-202 | Органічні волокна, NBR | 140 | 40 | Матеріал має хороші механічні та герметизуючі властивості. Він був розроблений для невимогливих застосувань | Загальне призначення, водопостачання, суднобудування. |
| BA-203 | Арамідні волокна, NBR | 200 | 50 | Матеріал з хорошою термостійкістю, призначений для менш вимогливих застосувань. | Загальне призначення, водопостачання, суднобудування. |
| BA-50 | Арамідні волокна, NBR | 220 | 80 | Матеріал має хорошу термічну, хімічну та динамічну стійкість. | Загальне призначення, водопостачання, питне водопостачання, газопостачання, харчова промисловість, автомобілебудування та двигунобудування, будівельна промисловість. |
| BA-55 | Синтетичні волокна, NBR | 270 | 100 | Матеріал має хороші термічні та хімічні властивості та стійкість до дії пари. | Загальне призначення, питне водопостачання, паропостачання, газопостачання, харчова промисловість, системи опалення. |
| BA-U | Арамідні волокна, NBR | 250 | 100 | Матеріал загального призначення з хорошими механічними і термічними властивостями та низькою газопроникністю. | Загального призначення, газопостачання, нафтохімічна промисловість, харчова промисловість, суднобудування, холодильна та охолодження. |
| BA-CF | Вуглецеві волокна, NBR | 300 | 120 | Матеріал має відмінні термічні властивості і дуже хорошу хімічну стійкість до пари та сильних лужних середовищ. | Паропостачання, газопостачання, хімічна промисловість, нафтохімічна промисловість, паперова та целюлозна промисловість, високотемпературне застосування. |
| BA-GL | Скловолокно, Арамідні волокна, NBR | 350 | 120 | Цей матеріал поєднує в собі відмінні теплотехнічні хімічні та механічні властивості. Він має відмінне утримання моменту затягування болтів. | Паропостачання, газопостачання, суднобудування, електростанції, опалювальні системи, високотемпературні застосування. |
| BA-R | Арамідні волокна, NBR, Посилення дротом | 350 | 140 | Цей матеріал поєднує в собі дуже хорошу стійкість до високого внутрішнього і поверхневого тиску з хорошими термічними властивостями. Має високу стійкість до затягування болтів. | Автомобілебудування та двигунобудування промисловість, суднобудування. |
| BA-REM | Скловолокно, Арамідні волокна, NBR, армований металл | 370 | 150 | Цей матеріал поєднує в собі відмінну стійкість до високого внутрішнього і поверхневого тиску, з хорошими тепловими властивостями. Має відмінну здатність утримувати момент затягування болтів. | Паропостачання, нафтохімічна промисловість, суднобудування, електростанції, високотемпературні застосування. |
| BA-R300 | Неорганічні волокна, NBR, спеціальне армування | 450 | - | Матеріал має видатну динамічну та термічну стійкість. | Паропостачання, автомобільна та двигунобудівна промисловість, суднобудування, електростанції, високотемпературне застосування. |
| BA-R302 | Неорганічні волокна, NBR, спеціальне армування | 600 | - | Матеріал має чудову термостійкість у поєднанні з відмінними механічними властивостями та безпекою при виході з ладу | Паропостачання, автомобільна та двигунобудівна промисловість, суднобудування, електростанції, високотемпературне застосування. |
| BA-KTW-G | Арамідні волокна, неорганічні наповнювачі, NBR | 350 | 100 | Має хороші термомеханічні властивості та хімічну стійкість, що робить його універсальним матеріалом для прокладок | автомобільна та двигунобудівна промисловість компресори та насоси харчова промисловість газопостачання загальне призначення системи опалення нафтохімічна промисловість постачання питною водою холодильне обладнання та охолодження суднобудування клапани водопостачання |
| DONIFLEX G-U | Графіт, арамідні волокна, функціональні неорганічні наповнювачі, NBR, опціонально доступний з розширеним металевим армуванням (AISI 316L, 0,15 мм) | 300 | - | Він демонструє відмінні фізико-хімічні властивості (термостійкість, хімічна стійкість, стійкість до навантажень і т.д.) з високою стисливістю і гнучкістю, що дозволяє йому пристосовуватися до нерівних поверхонь. | автомобільна та двигунобудівна промисловість хімічна промисловість загальне призначення системи опалення високотемпературне застосування паперова та целюлозна промисловість нафтохімічна промисловість постачання питної води електростанції постачання пари клапани водопостачання |
| BA-SOFT | Синтетичні волокна, спеціальні наповнювачі, NBR | 350 | 100 | Матеріал був спеціально розроблений для складних застосувань, де допустимі лише низькі навантаження на болти, а нерівності фланців необхідно компенсувати. Він має високу стисливість і покращені механічні та теплові характеристики. | автомобільна та двигунобудівна промисловість хімічна промисловість компресори та насоси харчова промисловість газопостачання загальне призначення системи опалення нафтохімічна промисловість холодильне обладнання та охолодження суднобудування клапани водопостачання |
| BA-U2000 | Арамідні волокна, неорганічні наповнювачі, NBR | 400 | 140 | Високоякісний універсальний ущільнювальний матеріал, пристосований для використання при підвищених тисках, температурах і поверхневих навантаженнях. Поєднує в собі дуже хорошу механічну, термічну і хімічну стійкість, забезпечуючи надійність і безпеку експлуатації. | автомобільна та двигунобудівна промисловість хімічна промисловість компресори та насоси харчова промисловість газопостачання загальне призначення системи опалення нафтохімічна промисловість холодильне обладнання та охолодження клапани водопостачання |
| BA-C | Арамідні волокна, неорганічні наповнювачі, CSR | 200 | 60 | Матеріал з вулканізованою CSM-матрицею поєднує в собі дуже хорошу хімічну стійкість і стійкість до старіння, а також низьку газопроникність. | хімічна промисловість загальне призначення паперова та целюлозна промисловість |
EN 1514-1:1997 та DIN 2690 BA10 IBC прокладки для фланців EN 1092-1
ASME B16.21:2011 Прокладки IBC для фланців труб і фланцевих фітингів
РОЗМІР І КОНСТРУКЦІЯ – ПРОКЛАДКИ НА ЗАМОВЛЕННЯ
Неметалеві прокладки виробляються в декількох розмірах і формах, щоб відповідати найвимогливішим додаткам. Доступні в стандартному і нестандартному виконанні. Щодо нестандартних прокладок ми можемо надати будь-які форми та розміри за дизайном або зразком замовника.
ГАБАРИТНІ РОЗМІРИ
Прокладки до 1500 мм x 1500 мм виготовляються з однієї деталі, а більші – в зборі із сегментів. Використовуються два види зрощування: ластівчин хвіст і скошена. (обмежень за розміром прокладки практично немає).
Листи DONIT TESNIT можуть замінити безазбестовий пароніт таких марок як: Klinger Klingersil; Frenzelit NOVAPRESS; Flexitallic; TEADIT; Garlock; Gambit; Durlon; Montero; REINZ; BURGMANN; Temac та інші.
