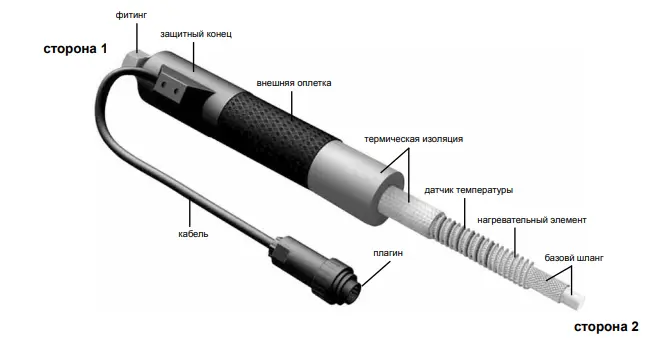

Промышленный шланг ETH HL T
Характеристика:
Каждый провод, который нагревается, индивидуально спроектирован и построен. Требования и исходные задачи проекта должны быть сделаны через заполнение приложения A4 до P4-04 «Карта выбора шланга ETH», предоставленное через TUBES INTERNATIONAL®.
Доступные длины:
От 0,3 до 50 m в зависимости от диаметра базового шланга
Макс. темп. работы:
В зависим. от базового шланга (+250°C для шлангов T1,T2, T3, +600°C для T5).
Толерантность темп. работы:
± 10°C.
Термическая изоляция:
Эластомерная пена до температуры +100°C. Силиконовая пена до температуры +250°C. Температура стекловолокна выше +250°C.
Напряжение питания:
230 B AC/DC (другие напряжения 12 ÷ 500 B).
Датчик температуры:
Термопара типа J (Fe-CuNi),типа K (NiCr-Ni), датчик PT100, NI120 и другие.
Соединительный кабель:
1,5 м (стандартно, доступные другие длины)
Плагин:
Согласно спецификации Клиента или без плагинов (свободный выход)..
Степень защиты:
IP54 (EN 60529)
ETH HL T1
Материал:
Гладкий шланг PTFE в стальной оплетке AISI 304.
Макс. темп. работы:
+250°C
| внутренний диаметр [мм] | рабочее давление [бар] | радиус изгиба [мм] |
|---|---|---|
| 4 | 275 | 50 |
| 6 | 240 | 75 |
| 8 | 200 | 100 |
| 10 | 175 | 120 |
| 12 | 150 | 135 |
| 16 | 135 | 160 |
| 20 | 100 | 200 |
| 25 | 80 | 250 |
ETH HL T2
Материал:
Гладкий шланг PTFE в двойной стальной оплетке AISI 304.
Макс. темп. работы:
+250°C
| внутренний диаметр [мм] | рабочее давление [бар] | радиус изгиба [мм] |
|---|---|---|
| 6 | 275 | 75 |
| 8 | 250 | 100 |
| 10 | 225 | 120 |
| 12 | 200 | 135 |
| 16 | 175 | 160 |
| 20 | 150 | 200 |
| 25 | 130 | 250 |
| 32 | 70 | 500 |
| 40 | 50 | 850 |
ETH HL T3
Материал:
Гладкий шланг PTFE с двумя слоями спирали и стальной оплеткой AISI 304.
Макс. темп. работы:
+250°C. Диаметр от DN8 до DN25 доступные в версии FEP (макс. +200°C).
| внутренний диаметр [мм] | рабочее давление [бар] | радиус изгиба [мм] |
|---|---|---|
| 6 | 500 | 60 |
| 8 | 475 | 85 |
| 10 | 475 | 110 |
| 12 | 450 | 150 |
| 16 | 400 | 175 |
| 20 | 300 | 200 |
| 25 | 275 | 240 |
| 32 | 70 | 500 |
| 40 | 50 | 850 |
ETH HL T5
Материал:
Гофрированный шланг из стали AISI 316 или AISI 321 в стальной оплетке AISI 304.
Макс. темп. работы:
+600°C.
| внутренний диаметр [мм] | рабочее давление [бар] | радиус изгиба [мм] |
|---|---|---|
| 4 | 100 | 80 |
| 6 | 150 | 80 |
| 8 | 100 | 120 |
| 10 | 100 | 130 |
| 12 | 65 | 140 |
| 16 | 65 | 160 |
| 20 | 40 | 170 |
| 25 | 50 | 190 |
| 32 | 25 | 260 |
| 40 | 40 | 300 |
| 50 | 25 | 320 |
Коэффициент коррекции рабочего давления базовых шлангов типа T
| тип шланга | +100°C | +200°C | +250°C | +350°C | +500°C |
|---|---|---|---|---|---|
| T1 | 0,95 | 0,83 | 0,6 | - | - |
| T2 | 0,95 | 0,83 | 0,6 | - | - |
| T3 | 0,95 | 0,83 | 0,6 | - | - |
| T5 | 0,73 | 0,6 | 0,55 | 0,49 | 0,46 |
Каждый провод, который нагревается, индивидуально спроектирован и построен.
