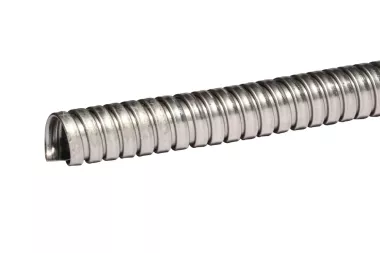

Промышленный шланг GRIPLOCK 304 (316)
Характеристика:
Эластичный, стальной шланг, применяется для отвода газов с частицами жидкости, дыма, испарений, переправки сухих сыпучих материалов (пепел, пыль, зерно, гранулят), а также как защитный шланг. Монтируется в инсталляциях как элемент, поглощающий вибрации и сокращающий последствия теплорасширения. Версия Стандарт держит форму. До диаметра 76 мм существует версия FLOPPY, не держит форму (пример индекса: WH-GRIPLOCK/G-006-F).
Материал:
Сталь AISI 304 (сталь AISI 316 – параметры без изменений, индекс WH-GRIPLOCK/316…)
Рабочая темп.:
До +650°C
| индекс | внутренний диаметр [мм] | Наружный диаметр [мм] | Радиус изгиба [мм] | масса [кг/м] |
|---|---|---|---|---|
| WH-GRIPLOCK/304-006 | 6 | 8 | 33 | 0,10 |
| WH-GRIPLOCK/304-008 | 8 | 10 | 40 | 0,15 |
| WH-GRIPLOCK/304-010 | 10 | 12 | 49 | 0,18 |
| WH-GRIPLOCK/304-012 | 12 | 15 | 68 | 0,23 |
| WH-GRIPLOCK/304-016 | 16 | 19 | 73 | 0,31 |
| WH-GRIPLOCK/304-020 | 20 | 23 | 79 | 0,34 |
| WH-GRIPLOCK/304-022 | 22 | 25 | 85 | 0,38 |
| WH-GRIPLOCK/304-025 | 25 | 28 | 90 | 0,40 |
| WH-GRIPLOCK/304-028 | 28 | 32 | 115 | 0,48 |
| WH-GRIPLOCK/304-032 | 32 | 36 | 120 | 0,55 |
| WH-GRIPLOCK/304-035 | 35 | 39 | 125 | 0,60 |
| WH-GRIPLOCK/304-038 | 38 | 42 | 130 | 0,65 |
| WH-GRIPLOCK/304-041 | 41 | 45 | 142 | 0,70 |
| WH-GRIPLOCK/304-045 | 45 | 49 | 153 | 0,77 |
| WH-GRIPLOCK/304-048 | 48 | 52 | 164 | 0,82 |
| WH-GRIPLOCK/304-051 | 51 | 55 | 175 | 0,87 |
| WH-GRIPLOCK/304-054 | 54 | 59 | 189 | 0,97 |
| WH-GRIPLOCK/304-057 | 57 | 62 | 204 | 1,03 |
| WH-GRIPLOCK/304-060 | 60 | 65 | 218 | 1,08 |
| WH-GRIPLOCK/304-063 | 63 | 68 | 232 | 1,14 |
| WH-GRIPLOCK/304-070 | 70 | 75 | 260 | 1,26 |
| WH-GRIPLOCK/304-076 | 76 | 81 | 264 | 1,71 |
| WH-GRIPLOCK/304-079 | 79 | 85 | 273 | 1,77 |
| WH-GRIPLOCK/304-083 | 83 | 89 | 283 | 1,86 |
| WH-GRIPLOCK/304-086 | 86 | 92 | 295 | 1,93 |
| WH-GRIPLOCK/304-089 | 89 | 95 | 305 | 2,00 |
| WH-GRIPLOCK/304-092 | 92 | 98 | 318 | 2,06 |
| WH-GRIPLOCK/304-095 | 95 | 101 | 328 | 2,13 |
| WH-GRIPLOCK/304-098 | 98 | 104 | 339 | 2,20 |
| WH-GRIPLOCK/304-102 | 102 | 108 | 345 | 2,29 |
| WH-GRIPLOCK/304-108 | 108 | 114 | 368 | 2,42 |
| WH-GRIPLOCK/304-114 | 114 | 120 | 388 | 2,56 |
| WH-GRIPLOCK/304-127 | 127 | 133 | 424 | 2,85 |
| WH-GRIPLOCK/304-140 | 140 | 146 | 469 | 3,14 |
| WH-GRIPLOCK/304-152 | 152 | 158 | 510 | 3,41 |
| WH-GRIPLOCK/304-178 | 178 | 184 | 590 | 3,99 |
| WH-GRIPLOCK/304-203 | 203 | 209 | 673 | 4,55 |
| WH-GRIPLOCK/304-229 | 229 | 235 | 755 | 5,14 |
| WH-GRIPLOCK/304-254 | 254 | 260 | 838 | 7,93 |
| WH-GRIPLOCK/304-279 | 279 | 285 | 919 | 8,71 |
| WH-GRIPLOCK/304-305 | 305 | 311 | 1000 | 9,52 |
| WH-GRIPLOCK/304-330 | 330 | 336 | 1085 | 10,30 |
| WH-GRIPLOCK/304-356 | 356 | 362 | 1169 | 11,11 |
| WH-GRIPLOCK/304-381 | 381 | 387 | 1250 | 11,89 |
| WH-GRIPLOCK/304-406 | 406 | 412 | 1334 | 12,67 |
| WH-GRIPLOCK/304-432 | 432 | 438 | 1418 | 13,48 |
| WH-GRIPLOCK/304-457 | 457 | 463 | 1500 | 14,26 |
