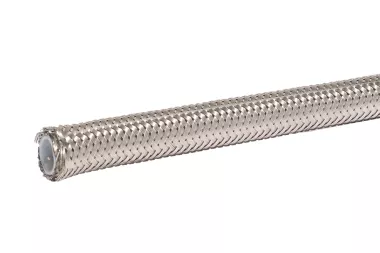

Промышленный шланг HWDB / HPG
Характеристика:
Версия тефлонового шланга SMOOTHBORE с утолщённой стенкой из специально обработанного тефлона (снижение микропористости) для газов высокого давления и с двойной оплёткой.
При рабочей температуре выше +130°C максимальное рабочее давление данное в таблице нужно понижать на o 0,75% на каждый 1°C повышения температуры. Например при температуре +170°C максимальное рабочее давление для шланга AF-HWDB/HPG-06 будет: 225 бар – (170°C – 130°C) x 0,75 = 225 бар – 30% = 157,5 бар.
Монтаж:
Применять фитинги и втулки серии AF-TL.
Материал:
Гладкий PTFE
Усиление:
Двойная оплётка из стали AISI 304
Рабочая темп:
От -70°C до +260°C
индекс | DN | внутренний диаметр [мм] | Наружный диаметр [мм] | рабочее давл. [бар] | розрыв. давл. [бар] | радиус изгиба [мм] | масса [кг/м] |
---|---|---|---|---|---|---|---|
AF-HWDB/HPG-06 | 6 | 6÷6.5 | 10.6÷10.9 | 225 | 900 | 26 | 0.18 |
AF-HWDB/HPG-08 | 8 | 7.5÷8 | 12.1÷12.6 | 217 | 870 | 35 | 0.21 |
AF-HWDB/HPG-10 | 10 | 9.1÷9.6 | 13.9÷14.3 | 180 | 720 | 50 | 0.24 |
