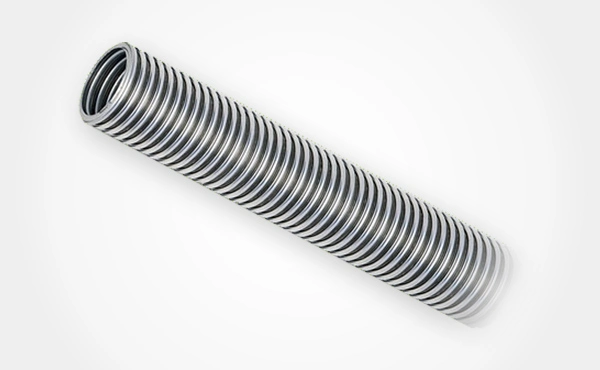

Промисловий шланг HP, THP

Характеристика:

Спеціальний сталевий рукав високого тиску з потовщеною стінкою та паралельних тісно розміщених гофрах зроблених методом гідроформування. Призначений для передачі хімікатів, газів, водяної пари під тиском або в умовах високого вакууму. Спроектований згідно з нормою EN ISO 10380 клас 1. Поставляється на замовлення з фітингами. Коефіцієнт безпеки 4:1.

Внутрішній шар:

Гофрований сталевий шланг зі сталі AISI 316L (DN 32, DN 100 – сталь AISI 321)

Зміцнення:

Одинарне або подвійне обплетення зі сталі AISI 304

Робоча темп.:

Від -270°C до +800°C (робочий тиск залежить від температури)

HP (одне обплетення)

індекс	DN [мм]	Зовнішній діаметр [мм]	динам. робочий тиск [бар]	мін. динам. радіус вигину [мм]	стат. робочий тиск [бар]	мін. стат. радіус вигину [мм]
TB-HP-006	6	11.4	180	110	225	25
TB-HP-010	10	17.8	145	150	166	38
TB-HP-012	12	20.2	140	165	175	45
TB-HP-020	20	29.1	85	225	99	70
TB-HP-025	25	38	78	215	91	85
TB-HP-032	32	46.5	65	300	78	105
TB-HP-040	40	54.9	61	280	68	130
TB-HP-050	50	67.3	55	390	62	160
TB-HP-080	80	99	25	660	33	240
TB-HP-100	100	129.5	24	750	27	290

THP (подвійне обплетення)

індекс	DN [мм]	Зовнішній діаметр [мм]	динам. робочий тиск [бар]	мін. динам. радіус вигину [мм]	стат. робочий тиск [бар]	мін. стат. радіус вигину [мм]
TB-THP-006	6	13	255	110	293	25
TB-THP-010	10	19.4	195	150	223	38
TB-THP-012	12	21.8	185	165	213	45
TB-THP-020	20	30.7	125	225	147	70
TB-THP-025	25	40	124	260	142	85
TB-THP-032	32	49	115	300	134	105
TB-THP-040	40	57.4	90	340	104	130
TB-THP-050	50	69.8	78	390	92	160
TB-THP-080	80	102	50	660	66	240
TB-THP-100	100	132.5	45	750	51	290
