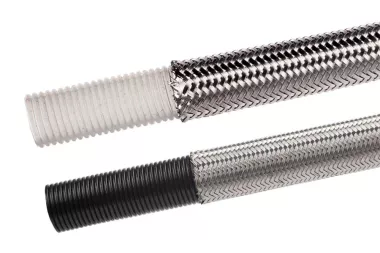

Промисловий шланг HYPERLINE FX
Характеристика:
Шланг HYPERLINE FX виготовлений із гладкого всередині та гофрованого зовні PTFE, завдяки цьому поєднуються якості, пов’язані з гладкою внутрішньою поверхнею (легкість очищення, безперешкодне проходження) і високою еластичністю, що характеризують гофровані шланги. HYPERLINE FX SS стійкий до вакууму до температури +130°C.
При робочій температурі від +160°С (FXKB +130°С), максимальний робочий тиск, представлений в таблицях, слід знижувати на 1% кожен 1°С підвищення температури. Наприклад, за температури +170°С, максимальний робочий тиск для шланга AF-FXSS-10 становить: 80 бар – (170°С – 160°С) х 1 = 80 бар – 10% = 72 бар.
Застосування:
Шланг HYPERLINE FX є оптимальним рішенням для промислових застосувань, де потрібна хімічна і термічна стійкість, непроникність, а також переправляється велика кількість різних речовин. Широко застосовується в автомобільній галузі (паливні та мастильні системи), у холодильних установках, у парових і газових інсталяціях. Не підходить у тих випадках, коли потрібні фітинги PTFE (у цьому разі рекомендується використання шланга BIOFLEX).
Матеріал:
Всередині гладкий, зовні гофрований PTFE
Зміцнення:
Одинарне обплетення зі сталі AISI 304 (версія SS) або з кевлара (версія КВ)
Робоча темп.:
Від -70°C до +260°C – версія KB до +180°C (раб. тиск залежить від температури)
Доступні версії шланга в обплетенні з інших матеріалів, напр. з поліпропілену. Є можливість виготовлення шланга HYPERLINE в обплетенні зі сталі 304 і з додатковим захисним шаром з гуми EPDM, силіконової гуми, ПВХ, нейлону або іншого матеріалу.
| індекс (версія SS) | індекс (версія KB) | внутрішній діаметр [мм] | Зовнішній діаметр (версія SS) [мм] | Зовнішній діаметр (версія KB) [мм] | Радіус вигину SS/KB [мм] | робочий тиск SS/KB [бар] |
|---|---|---|---|---|---|---|
| AF-FXSS-06 | AF-FXKB-06 | 6,8 | 9,6 | 9,6 | 19/38 | 88/62 |
| AF-FXSS-08 | AF-FXKB-08 | 7,9 | 10,6 | 10,6 | 19/38 | 84/59 |
| AF-FXSS-10 | AF-FXKB-10 | 10 | 13,5 | 13,5 | 25/50 | 80/56 |
| AF-FXSS-13 | AF-FXKB-13 | 13,6 | 17,5 | 17,5 | 38/76 | 60/42 |
| AF-FXSS-16 | AF-FXKB-16 | 16,7 | 21,4 | 21,4 | 50/100 | 50/35 |
| AF-FXSS-19 | AF-FXKB-19 | 19,8 | 24,2 | 24,2 | 63/126 | 42/29 |
| AF-FXSS-25 | AF-FXKB-25 | 26,4 | 31,7 | 31,7 | 75/150 | 40/28 |
УВАГА! Для антистатичної версії в кінці індексу слід додати AS.
Шланг HYPERLINE FX виготовлений із гладкого всередині та гофрованого зовні PTFE, завдяки цьому поєднуються якості, пов’язані з гладкою внутрішньою поверхнею (легкість очищення, безперешкодне проходження) і високою еластичністю, що характеризують гофровані шланги.
