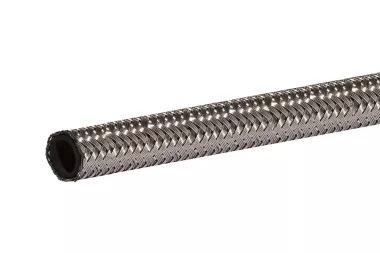

Промисловий шланг HYPERLINE SB (HYDRAFLON)

Характеристика:

Внутрішній шар виготовлено з високоякісного PTFE (без швів), що гарантує мінімальну пористість, максимальну еластичність і стійкість до вібрацій. Обплетення виготовлене з термообробленого дроту з нержавіючої сталі AISI 304 з витривалістю 1700 МПа. Шланг HYPERLINE SB є версією шланга SMOOTHBORE зі стінкою середньої товщини та внутрішнім діаметром, пристосованим до стандартних гідравлічних фітингів. гідравлічних фітингів. Виготовляється стандартно з одинарним обплетенням (з подвійним за специфікацією). обплетенням за специфікацією).

За робочої температури від +130°С макс. робочий тиск, представлений у таблицях, слід знижувати на 0,75% на кожен 1°С підвищення температури. Наприклад, за температури +170°С, макс. робочий тиск для шланга AF-HDSB-05 становить: 320 бар – (170°С – 130°С) х 0,75 = 320 бар – 30% = 224 бар Коефіцієнт безпеки дорівнює 1:3.

Застосування:

Завдяки унікальним якостям PTFE (широкий діапазон робочої температури, стійкість до більшості субстанцій і хімічних сполук, мінімальна адгезія до поверхні) широко застосовують під час переправлення хімічних і продовольчих субстанцій, палива, мастил, фарб, розчинників, клеїв, барвників, детергентів, водяної пари тощо.

Матеріал:

Гладкий PTFE

Зміцнення:

Одинарне або подвійне обплетення зі сталі AISI 304

Робоча темп.:

Від -70°C до +260°C (роб. тиск залежить від температури)

HYPERLINE SB (стінка середньої товщини, одинарне обплетення)

індекс	внутрішній діаметр [дюйм]	внутрішній діаметр [мм]	Зовнішній діаметр [мм]	Радіус вигину [мм]	робочий тиск [бар]	маса [кг/м]
AF-HDSB-03	1/8	3,5	6,45	20	350	0,07
AF-HDSB-05	3/16	5	7,65	45	320	0,08
AF-HDSB-06	1/4	6,7	9,3	60	240	0,11
AF-HDSB-08	5/16	8,5	11,1	70	220	0,14
AF-HDSB-10	3/8	10	12,75	80	190	0,17
AF-HDSB-13	1/2	13,6	16,35	130	150	0,21
AF-HDSB-16	5/8	16,6	19,5	163	130	0,28
AF-HDSB-19	3/4	19,8	22,5	180	110	0,33
AF-HDSB-25	1	26,4	30,1	230	80	0,52
