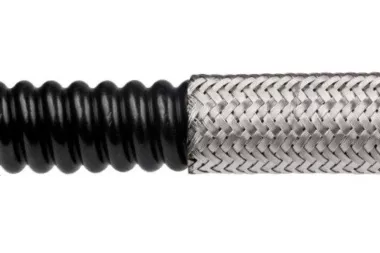

Промисловий шланг HYPERLINE V

Характеристика:

Внутрішній шар виготовлено з високоякісного гофрованого PTFE, що гарантує унікальну еластичність шланга і стійкість до вібрацій. Обплетення у версії SS виготовлене із загартованого дроту з неіржавкої сталі AISI 304. У версії РВ, обплетення з поліпропіленової тканини помаранчевого кольору, що характеризується малою масою і гарною хімічною стійкістю. Максимальний робочий тиск становить 50% робочого тиску версії SS. Версія ТО не має обплетення, є дуже легкою і дає змогу візуально контролювати проходження речовини. Максимальний робочий тиск 2 бари. Усі версії можуть бути виготовлені також в антистатичній версії (AS) з активним опором R <10^7 Ω відповідно до норми ISO 8031 - A. HYPERLINE V SS витримує повний вакуум до температури +130°C (версія TO і PB до +80°C).

При робочій температурі від +130°С, макс. робочий тиск, представлений у таблицях, слід знижувати на 1% кожен 1°С підвищення температури. Наприклад, за температури +170°С, макс. робочий тиск для шланга AF-VFSS-10 становить: 60 бар – (170°С – 130°С) х 1 = 60 бар – 40% = 36 бар Коефіцієнт безпеки дорівнює 1:4.

Застосування:

Завдяки унікальним якостям PTFE (широкий діапазон робочої температури, стійкість до більшості субстанцій і хімічних сполук, мінімальна адгезія до поверхні) до поверхні), широко застосовується під час переправлення хімічних і продовольчих субстанцій, палива, мастил, фарб, розчинників, клеїв, барвників, детергентів, водяної пари тощо.

Матеріал:

Спірально гофрований PTFE

Зміцнення:

Обплетення з AISI 304 (версія SS) Обплетення з поліпропілену (версія РВ) Без обплетення (версія ТО)

Робоча темп.:

От -70°C до +230°C (версия SS) От -30°C до +100°C (версия PB) От -70°C до +100°C (версия TO)

HYPERLINE V (сталеве обплетення AISI 304)

індекс	номін. діаметр [дюйм]	діаметр проходу [мм]	Зовнішній діаметр [мм]	робочий тиск [бар]	Радіус вигину [мм]	маса [кг/м]	макс. довжина [м]
AF-VFSS-10	3/8	6,3	11,95	60	19	0,13	40
AF-VFSS-13	1/2	9,5	15,25	47	25	0,20	40
AF-VFSS-16	5/8	12,7	21,2	40	38	0,25	30
AF-VFSS-19	3/4	16	22,7	32	50	0,34	30
AF-VFSS-25	1	28,2	30,6	26	63	0,47	25
AF-VFSS-32	1.1/4	28,2	36	25	75	0,63	20
AF-VFSS-38	1.1/2	35	47	20	115	0,90	10
AF-VFSS-50	2	47	61	15	130	1,25	10
