Алюминиевые соединения размерами 1.1/4” до 4” оснащены латунными рычагами.

Полипропиленовые соединения размером 1/2” оснащены гнездом и штеккером, размером 3/4”, а соединения размером 1.1/4” оснащены гнездом и штеккером, размером 1” (доступны также с гнездом и штеккером 1.1/2”). Соединения CRS и ERS размером 1.1/2” предлагаются в версиях: к шлангам с внутренним диаметром 38мм и 40мм.

Таблица рабочего давления (бар)

Рабочее давление, представленное в таблице, относится к температуре окружающей среды и эластомерным прокладкам. Более высокая температура и применение прокладок PTFE снижают рабочее давление.

Для полипропиленовых соединений, максимальная рабочая температура составляет 70°С. Рабочее давление при этой температуре следует снизить на 40%. Стандартными прокладками для металлических соединений являются нитриловые прокладки, а для полипропиленовых – EPDM.

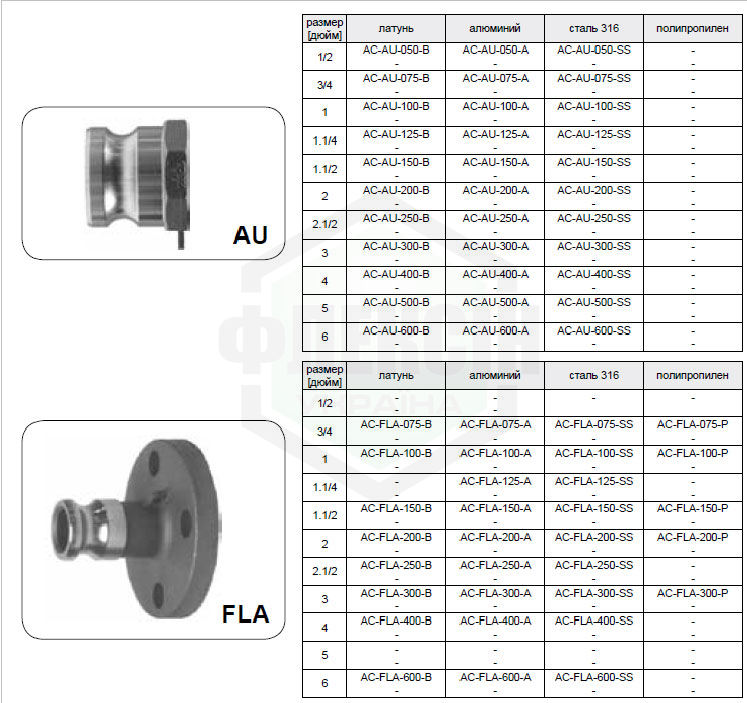

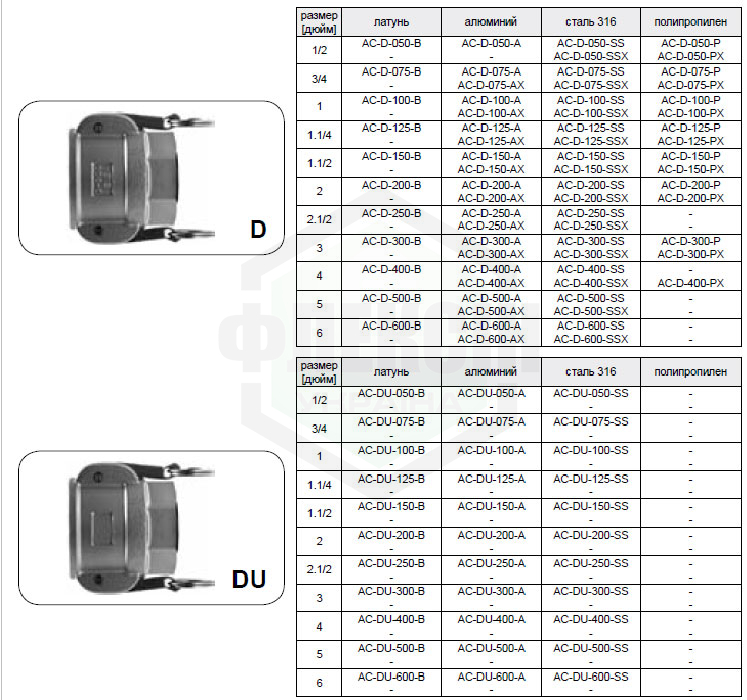

Соединение резьбовых соединителей с инсталляцией уплотняется на резьбе (наружная резьба BSPT, внутренняя резьба BSP). Для соединения с наружной цилиндрической резьбой инсталляции предназначены соединители типа AU и DU, имеющие плоскую прокладку (для алюминиевых соединителей – полиуретан, для соединителей SS – PTFE). Доступны также соединители с резьбой NPT.

T предлагает соединения CAMLOCK в двух версиях:

– SNAPLOCK ® – соединения фирмы Action Sealtite тип Heavy Duty, предназначены, для требующих надёжности, промышленных соединений, на заказ доступны с сертификатом 3.1B. Обозначаются стандартным индексом, напр. AC-A-100-SS.

– ECONOMY – соединения CAMLOCK в экономической версии, для промышленных применений. Эта версия с меньшей толщиной стенок, экономная обработка и с более низкой стойкостью к механическим повреждениям. Отвечает, однако, представленным параметрам давления. Обозначаются индексом с добавленной буквой X, напр. AC-A-100-SSX.
