Універсальні гумові компенсатори
Вигляд
Назва
DN
Макс. Темп.
Тип з’єднання
AS-1
25-400
130°C
Фланець

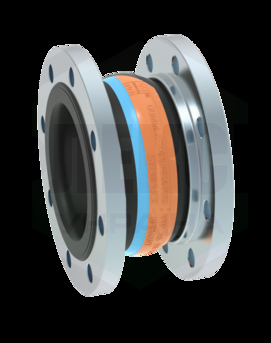

Гумовий компенсатор AS-1
Універсальний компенсатор DN 25 – DN 400, PN 16
Універсальний компенсатор, що складається з гумового сильфона і поворотних фланців. Армування сталевим дротяним кордом.
Можливі матеріали: EPDM, NBR
Сертифікований за стандартом DIN4809, вогнестійкий згідно з EN ISO 15540/41
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах, двигунах
- Для приглушення вібрації та шуму на приладах та в трубах для охолоджувальної води та мастила
- Для компенсації осьових, бічних і кутових переміщень
- Для компенсації неточностей монтажу
- Відповідати нормам протипожежного захисту суднобудівної галузі
- В опалювальних установках
A-1
20-1000
100°C
Фланець

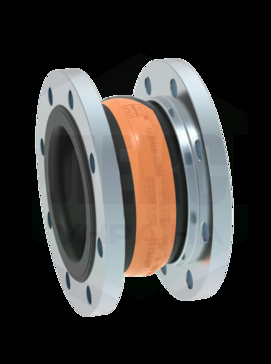

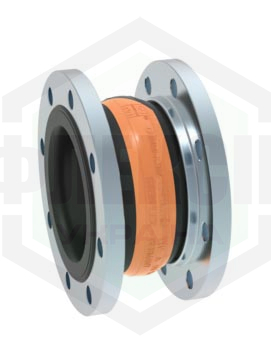

Гумовий компенсатор A-1
Універсальний компенсатор DN 20 – DN 1000, PN 16
Універсальний компенсатор, що складається з гумового сильфона з поворотними фланцями. Армування синтетичним волокном.
Можливі матеріали: EPDM, NBR, CIIR
Можлива різна довжина
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах, двигунах
- Для поглинання вібрації та шуму
- Для компенсації осьових, бічних і кутових переміщень
- Для компенсації неточностей монтажу
- Для компенсації одночасного руху в трубах охолоджувальної води
R-1
25-300
100°C
Фланець

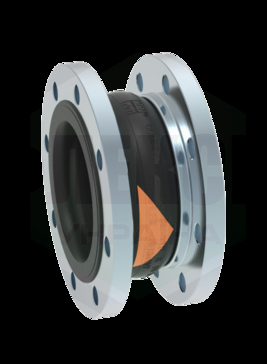

Гумовий компенсатор R-1
Універсальний компенсатор DN 25 – DN 300, PN 16
Універсальний компенсатор, що складається з гумового сильфона і поворотних фланців. Довжина 130 мм. Армування синтетичним волокном.
Можливі матеріали: EPDM, NBR, CIIR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах, двигунах
- Для приглушення вібрації та шуму
- Для компенсації осьових, бічних і кутових переміщень
- Для компенсації неточностей монтажу
- Як допоміжний засіб для монтажу та демонтажу
VS-1
40-150
130°C
Фланець

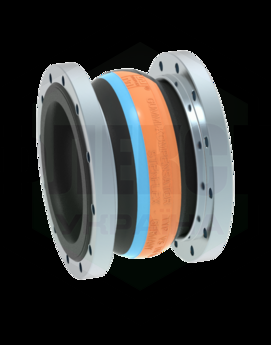

Гумовий компенсатор VS-1
Універсальний компенсатор DN 40 – DN 150, PN 16
Універсальний компенсатор, що складається з гумового сильфона і обертових фланців. Армування сталевим дротяним кордом. Фланці VG 85356
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах, двигунах
- Для приглушення вібрації та шуму на приладах та в трубах для охолоджувальної води та мастила
- Для компенсації осьових, бічних і кутових переміщень
- Для компенсації неточностей монтажу
- Як допоміжний засіб для монтажу та демонтажу
- Відповідати протипожежним нормам
- Суднобудівна промисловість
- В опалювальних установках
MS-1
65-250
130°C
Фланець
Гумовий компенсатор MS-1
Універсальний компенсатор DN 65 – DN 250, PN 16
Універсальний компенсатор (з двома валами), що складається з гумового сильфона і поворотних фланців. Армування сталевим дротяним кордом.
Можливі матеріали: EPDM, NBR
Застосування:
- Для компенсації дуже великих осьових, бічних і кутових переміщень
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах, двигунах
- Для приглушення вібрації та шуму
- Для компенсації неточностей монтажу
- Як допоміжний засіб для монтажу та демонтажу
- Відповідати протипожежним нормам (Вогнестійкий відповідно до ISO 15540)
- Суднобудівна промисловість
- В опалювальних установках
B-1
32-400
100°C
Фланець

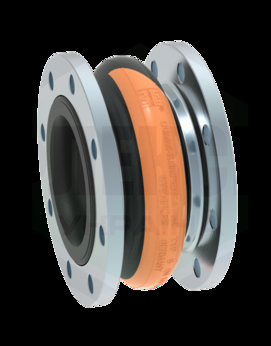

Гумовий компенсатор B-1
Універсальний компенсатор DN 32 – DN 400, PN 16
Універсальний компенсатор, що складається з гумового сильфона і поворотних фланців. Армування синтетичним волокном.
Можливі матеріали: EPDM, NBR
Застосування:
- Для компенсації великих осьових, бічних і кутових переміщень
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах
- Для приглушення вібрації та шуму від побутових приладів
- Для компенсації неточностей монтажу, технології електростанцій, хімічної промисловості
- Для компенсації одночасного руху в трубах охолоджувальної води
RS-1
25-300
130°C
Фланець

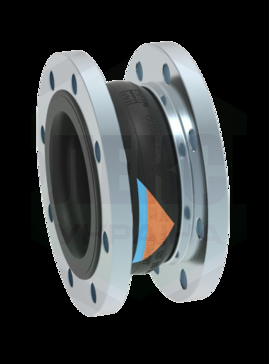

Гумовий компенсатор RS-1
Універсальний компенсатор DN 25 – DN 300, PN 16
Універсальний компенсатор, що складається з гумового сильфона плоскої форми і поворотних фланців. Довжина 130 мм. Армування сталевим дротяним кордом. Вогнестійкий згідно з EN ISO 15540/41
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах, двигунах
- Для приглушення вібрації та шуму на приладах та в трубах для охолоджувальної води та мастила
- Для компенсації осьових, бічних і кутових переміщень
- Для компенсації неточностей монтажу
- Як допоміжний засіб для монтажу та демонтажу
- Відповідати протипожежним нормам
- Суднобудівна промисловість
- В опалювальних установках
AR-1
20-400
130°C
Фланець

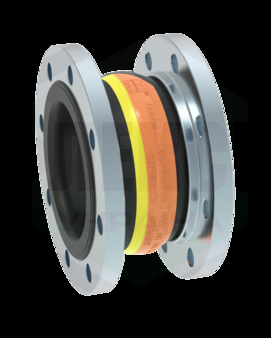

Гумовий компенсатор AR-1
Універсальний компенсатор DN 20 – DN 400, PN 25
Універсальний компенсатор, що складається з гумового сильфона і поворотних фланців. Армування з високоміцного синтетичного волокна. Максимальний робочий тиск 25 бар.
Можливі матеріали: EPDM, NBR
Застосування:
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах
- Для приглушення вібрації та шуму на приладах та в трубах для охолоджувальної води та мастила
- Для компенсації осьових, бічних і кутових переміщень
- Для компенсації одночасного руху в трубах охолоджувальної води
- Для компенсації неточностей монтажу в спринклерних системах
C-1
300-3600
100°C
Фланець

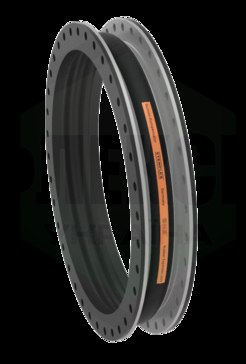

Гумовий компенсатор C-1
Універсальний компенсатор DN 300 – DN 3600, PN 4/10/16
Універсальний компенсатор, що складається з гумового сильфона і притискних фланців. Армування синтетичним волокном. Схвалено KTA 1401
Можливі матеріали: EPDM, NBR, CIIR
Застосування:
- Для компенсації осьових, бічних і кутових переміщень
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, компресорах
- Для приглушення вібрації та шуму на приладах та в трубах для охолоджувальної води та мастила
- Для компенсації осідання ґрунту та фундаменту
- Для компенсації одночасного руху в трубах охолоджувальної води
- Для компенсації неточностей монтажу
- Як допоміжний засіб для монтажу та демонтажу
- Технологія електростанцій
- Проектування технологічних установок
GR-SAE
32 – 125
130°C
Фланець

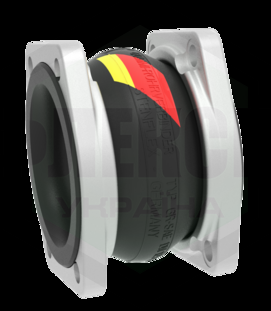

Гумовий компенсатор GR-SAE
Універсальний компенсатор DN 32 – DN 125, PN 16
Універсальний компенсатор, що складається з гумового сильфона і поворотних фланців. Армування з високоміцного синтетичного волокна. Фланці SAE 3000 psi
Можливі матеріали: NBR
Застосування:
- Для компенсації осьових, бічних і кутових переміщень
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах
- Для приглушення вібрації та коливань на агрегатах
- Для гасіння передачі шуму в насосах, машинах, фітингах
- В гідравлічних установках
- В мастилопроводах
- Машинобудування
С-2
300 – 3600
100°C
Фланець

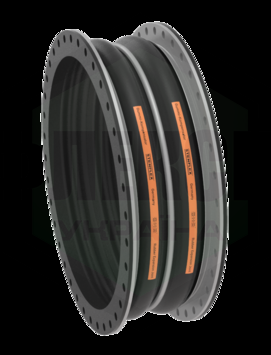

Гумовий компенсатор С-2
Високоеластичний універсальний компенсатор з подвійною спіраллю DN 300 – DN 3600, PN 4/10
Універсальний компенсатор, що складається з гумового сильфона і притискних фланців. Армування синтетичним волокном.
Можливі матеріали: EPDM, NBR, CIIR
Застосування:
- Для компенсації великих осьових, бічних і кутових переміщень
- Для зменшення термічної та механічної напруги в трубах та їхніх системних компонентах, насосах, фітингах, конденсаторах
- Для приглушення вібрації та шуму на приладах та в трубах для охолоджувальної води та мастила
- Для компенсації осідання ґрунту та фундаменту
- Для компенсації одночасного руху в трубах охолоджувальної води
- Для компенсації неточностей монтажу
- Як допоміжний засіб для монтажу та демонтажу
- Технологія електростанцій
- Проектування технологічних установок
